FlowCon 120 Serisi

ELEKTRONİK ÇOK DEVRELİ DAĞITIM SİSTEMİ FlowCon 120                   << GERİ DÖN

120 ° C’ye kadar otomatik akış ve sıcaklık kontrol sistemi.

Dolaşım kontrolü

Elektronik / elektrikli oransal valf kontrollü

Ölçüm prensibi

Vortex – piezoseramik sensör elemanı

İşlev Tipi

Otomatik akış ve sıcaklık kontrolü

Ölçüm aralığı

0,9 – 15 l / dak. – 1,8 – 32 l / dak.

Ölçüm Materyali

Su

Sıcaklık aralığı

Maks.  120 ° C

İşletme basıncı

Maks. 10 bar

Standart bölge sayıları

2 – 3 – 4 – 5 – 6 – 8 – 10 – 12

100 bölgeye kadar kademelendirilebilir



Diğer detayları aşağıdaki bölümden inceleyebilirsiniz.

    • Birkaç ayrı devrenin entegre akış ve sıcaklık ölçümüne sahip çok devreli dağıtım sistemi
    • Elektrikli oransal valfler aracılığıyla bireysel sıcaklık kontrol devrelerinin bireysel ve ihtiyaca göre düzenlenmesi
    • Kontrollü ve sürekli akış için ayrı devrelerin otomatik düzenlenmesi
    • Pirinç / paslanmaz çelikten 120 ° C’ye kadar dayanıklı ve kompakt tasarım
    • Akış, sıcaklık ve basıncın izlenmesi Dokunmatik ekranlı ve grafik gösterimli görselleştirme terminali
    • Proses verilerinin toplanması ve değerlendirilmesi, proses parametrelerinin dokümantasyonu ve depolanmasının yanı sıra parametrelendirme ve durum izleme

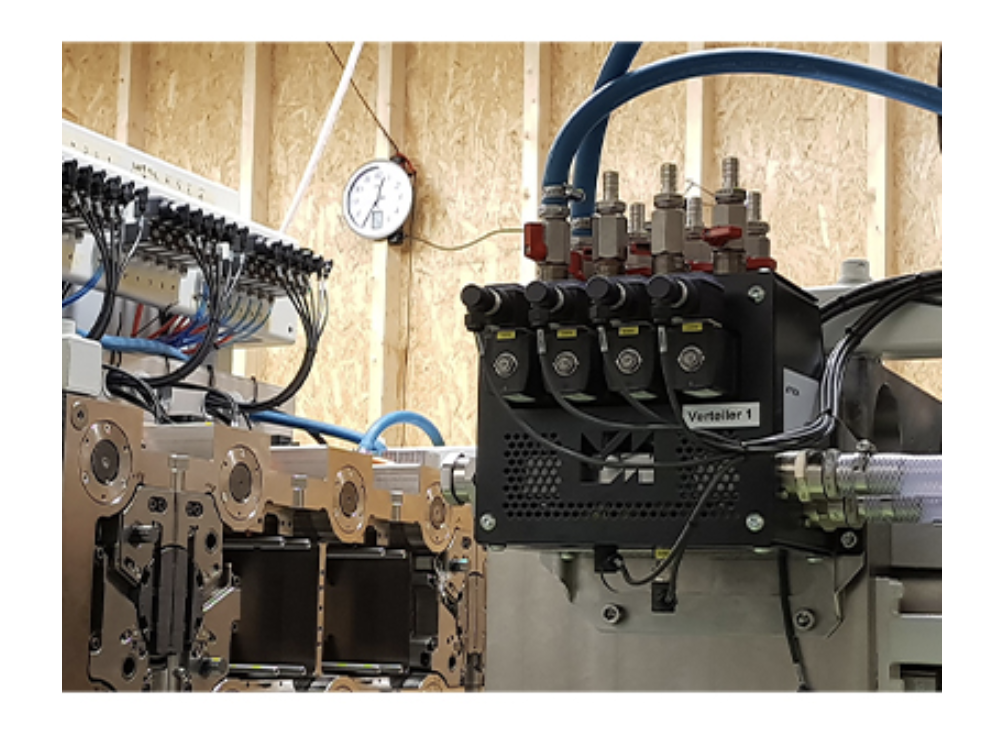

    Elektronik akış ölçümü ve aktif kontrollü sıcaklık izleme için işlevsel çok devreli dağıtım sistemi, soğutma ve sıcaklık kontrol ortamını paralel dağıtım yoluyla merkezi olarak birkaç devreye dağıtır ve enjeksiyon kalıplama makinelerine kolayca entegre edilebilir.

    Çok devreli dağıtım sistemi, sıvı ortamın hacim akışlarını ölçmek ve kontrol etmek için kullanılır ve değişkenliği ve kompakt ve sağlam tasarımı ile karakterize edilir. Modüler sistemimiz, montajı kolay ve ihtiyaçlarınıza göre uyarlanmış bir çözüm sağlar.

    Az bakım gerektiren çok devreli dağıtım sistemi, yalnızca bireysel tasarımı ile değil, aynı zamanda yüksek ölçüm doğruluğu, hassas kontrolü ve proses bilgilerinin ayrıntılı izlenmesi ve parametrelendirme ile karakterize edilir ve böylece maksimum proses güvenilirliği sağlar. Kullanıcı için proses dokümantasyonu, limit değer sapmaları durumunda alarm mesajları ve alet parametrelerinin saklanması gibi çok sayıda fonksiyon mevcuttur.

    Çok devreli dağıtım sisteminin kontrol ve izleme işlevi, müşteriye özel uygulamalar için ayrı ayrı tasarlanabilir. Kontrollü ve sürekli bir su akışı ile dağıtım sistemi, tüm uygulama alanlarında ve sıcaklıkta hassas düzenleme sağlar. Dağıtım sistemi, 120 ° C’ye kadar olan sıcaklıklar için açık ve kapalı devreler için uygundur.



  • Döngüyü kısaltın
  • Süreçleri izleyin
  • Gerektiği gibi otomatik düzenleme
  • Kaliteyi arttır
  • maliyetleri azaltmak
  • Entegre PT1000 sıcaklık izleme ile vorteks hat içi akış ölçümü.
    Alternatif: Çark yerine vorteks sensörü. Akışın bir ölçüsü olarak türbülans.Hızına bağlı olarak, akan ortam, bir piezoseramik sensör tarafından kaydedilen, ölçüm tüpüne yerleştirilmiş bir blöf gövdesi üzerinde alternatif türbülanslar oluşturur. Kesit biliniyorsa, akış hızı girdap atma sayısından belirlenebilir. Girdap ilkesi olarak bilinen bu akış ölçüm yöntemi, büyük ölçüde ortamdaki basınç ve sıcaklık dalgalanmalarından bağımsızdır. Akım akışı, akış için bir akım sinyali (4 … 20 mA) olarak verilir. Sıcaklık için PT1000 direnç elemanı kullanılır. Kullanılan sensörler, her devre için dönüşte paralel dağıtıma monte edilir.

VPN BAĞLANTISI İLE BULUT PLATFORMU

  • Uzaktan Erişim – kumandanın uzaktan bakımı
  • Bulut Günlüğü – bulutta veri kaydı

 Ekonomik avantajlar

  • Hortum köprülerini ortadan kaldırarak alete ısı transferini iyileştirir
  • Döngüdeki kontaminasyonu şeffaf hale getirir ve reddedilmeden önce uyarı verir
  • Hortum köprülerini ortadan kaldırarak basınç kaybını azaltır. Su akışını artırır
  • Genel kurulum maliyetlerini ve enerji tüketimini azaltır
  • Devreleri ayrı ayrı bölerek sorunun kaynağının kesin tahsisi
  • Bireysel araç segmentlerinin hedefli etkisi
  • Kalıptaki her bir sıcaklık kontrol devresini kontrol eder ve izler
  • Proses kararlılığını ve izlenebilirliği artırır
  • Kurulum ve döngü sürelerini kısaltır

Teknik avantajlar

  • Oransal valfler aracılığıyla bireysel sıcaklık kontrol devrelerinin otomatik ve bireysel düzenlenmesi
  • Akış, sıcaklık ve basıncın ölçülmesi ve izlenmesi
  • Yüksek ölçüm hassasiyeti, yüksek işlevsel güvenilirlik
  • Alete yakın su dağıtımı ve kısa hortum yolları
  • Sistem, makinelere ve sistemlere kolayca entegre edilebilir
  • Basınç dalgalanmalarına karşı duyarsızlık
  • Kompakt ve sağlam yapı
  • Büyük hacimli akış
  • Açık ve kapalı devreler için uygun
  • Kontrol ünitesi, tüm proses parametrelerinin değerlendirilmesiyle birlikte ölçüm ve izlemeye olanak sağlar. Benzersiz bir görselleştirme konseptine sahip yüksek çözünürlüklü renkli dokunmatik ekran.
    • Dokunmatik ekranlı 7 “renkli ekran
    • Benzersiz bir görselleştirme konseptine sahip yüksek çözünürlüklü ekran
    • Bireysel devre etiketleme ile duruma genel bakış
    • Akış, sıcaklık ve basıncın görselleştirilmesi ve izlenmesi
    • Tüm proses parametrelerinin grafik görüntüsü ve değerlendirilmesi
    • Mevcut tüm parametrelerin işlem verilerinin toplanması
    • Ayrıntılı metin ve alarm mesajları ile sınır değeri göstergesi
    • Kayıt aralığı ile işlem veri kaydedici
    • Takım veri yönetimi ve alarm geçmişi ile takım parametrelerinin saklanması
    • Enjeksiyon kalıplama makinesine alarm mesajı
    • Veri aktarımı için USB bağlantısı
    • SGM arayüzleri: Ethernet, RS232, RS485, TTY20mA, OPC / UA, Profinet, Modbus
