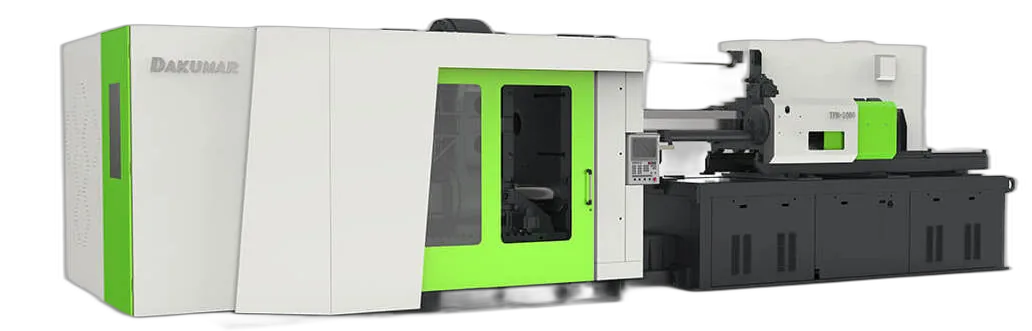

TP Serisi

İtalyan mühendisler tarafından tasarlanan iki plakalı hidrolik kilit sistemi ile maksimum platen paralelliği sağlar. Makas tipi makinelere göre %30 daha kompakt. Euro Map 67 arayüzü, KEBA CONTROL.

İki plakalı yapı ne kazandırır

TP serisinin ayırt edici özelliği iki plakalı kilitleme yapısıdır. Dirsekli (toggle) sistemlerde mekanizma makinenin arkasında yer kaplar; iki plakalı yapıda bu bölüm bulunmaz. Sonuç, aynı kalıp ölçüsü için daha kısa makine boyu ve daha geniş açma mesafesidir.

Büyük ve derin kalıplarda bu fark belirleyicidir: parçanın kalıptan çıkabilmesi için gereken açma stroku, dirsekli bir makinede çok daha büyük bir gövde gerektirir.

Seri içinde model seçimi

Açılır listeden 600 ile 4.000 Ton arasındaki modellere ulaşabilirsiniz. Seçim yine iki adımlıdır: tonaj parçanın izdüşüm alanından, enjeksiyon ünitesi atım ağırlığından belirlenir. Bu tonaj sınıfında kalıp ağırlığı ve boyutları da kontrol edilmelidir — maksimum kalıp yüksekliği, kolon mesafesi ve maksimum kalıp ağırlığı tabloda yer alır.

600 tonun altındaysanız

İki plakalı yapı bu ölçeğin altında genellikle gereksizdir; dirsekli sistemler daha hızlı ve daha ekonomiktir. Alternatifler için plastik enjeksiyon makineleri sayfasındaki seri tablosuna bakın.

Platen paralelliği

İtalyan mühendislerce tasarlanan hidrolik kilit sistemi, kalıp yüzeyleri arasındaki paralelliği yüksek tonajda da korur. Paralellik sapması, büyük kalıplarda ayrılma yüzeyinin bir kenarında çapak, diğer kenarında eksik baskı olarak görünür.
