NEVA, big bag'i dik ve sabit tutan bir taşıyıcıdır. Bir taban ve dört direkten oluşur. Big bag tabana oturur, direkler onu dört köşeden tutar. Bundan sonra big bag ayrı bir yük olmaktan çıkar ve palet gibi davranır: forklift, istif makinesi ya da transpaletle taşınır, üst üste istiflenir ve boşaltma istasyonuna doğrudan yerleştirilir.
Taban
Taban 1.189 × 1.189 mm ölçüsündedir ve 1.500 kg taşır. Çanak biçimli yüzeyi big bag'i ortalar. Ortadaki geçiş deliği ve dozaj sürgüsü, big bag'in boşaltma istasyonunda taşıyıcıdan çıkarılmadan boşaltılmasını sağlar. Üç taban tipi vardır:
| Taban | Ne için |
|---|
| Geri dönüştürülmüş PP | Gıda dışı sektörlerde standart seçim |
| Virgin PP | Gıda ve ilaç gibi hijyen gerektiren uygulamalar |
| İki yanı açık | Elektrikli istif makinesinin yandan girmesi için |
Gıda uygulamalarında virgin PP taban, paslanmaz çelik (304 ya da 316) direkler ve makaralı yaylı kafa birlikte kullanılır; bu yapılandırmada tabanın taşıma sınırı 1.000 kg'dır.
Direkler ve kafalar
Direkler big bag'in yüksekliğine göre seçilir. Direk ucundaki kafa, taşıyıcının işlevini belirler:
| Kafa | İşlevi |
|---|
| Akış kafası (Flow Head) | Yay desteklidir; boşaltma sırasında big bag'i yaklaşık 200 kg kuvvetle yukarı çeker ve koni biçimine sokar. Malzeme köprü kurmadan, tamamen boşalır. Bütün tabanlarla uyumludur |
| Kayar direk (Sliding Pole) | Aynı işi pnömatik olarak, elle müdahale gerektirmeden yapar. Yalnız boşaltma istasyonuyla kullanılır |
| Yaylı kafa (Spring Head) | Doldurma, istifleme, taşıma ve boşaltmada standart seçim |
| Makaralı yaylı kafa | Yaylı kafanın küçük big bag'ler için olan biçimi |
| Kilitli kafa (Lock Head) | İstiflemede üstteki taşıyıcının oturduğu konik kafa; boşaltmada big bag'i kaldırır |
| Sabit kafa (Fixed Head) | Ağır hizmet koşulları için |
Akış kafalı taşıyıcının toplam yüksekliği big bag boyuna göre değişir:
| Big bag | Kaldırılmış | İndirilmiş |
|---|
| 105 cm | 1.805 mm | 1.620 mm |
| 160 cm | 2.355 mm | 2.170 mm |
| 200 cm | 2.755 mm | 2.570 mm |
Depoda ve iadede

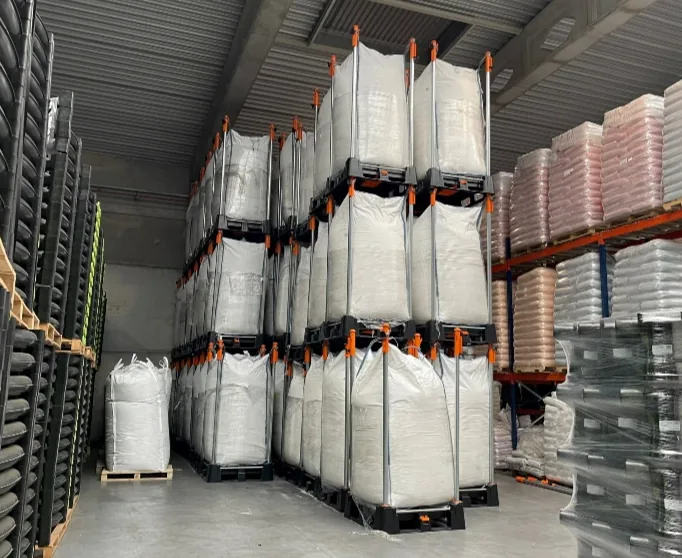

Taşıyıcılar kilitli kafalarla üst üste istiflenir; istif 7 metreye kadar çıkar. Böylece big bag'ler raf gerektirmeden dikey olarak depolanır. Boş taşıyıcı alet gerektirmeden, birkaç dakikada sökülür ve kapladığı alan %90 küçülür. Bir tıra 22 dolu taşıyıcı ya da 100'den fazla boş sistem sığar; dolu taşımada euro paletle karşılaştırıldığında hacim kaybı olmaz. Malzemeyi big bag'le alan ve taşıyıcıyı tedarikçiye geri gönderen tesislerde bu önemli bir avantajdır.
Seçerken
Big bag'in ağırlığı 1.500 kg'ı geçmemelidir. Taşıyıcı, eni ve boyu 70–120 cm, yüksekliği 40–230 cm arasındaki big bag'lere göre yapılandırılır; big bag'in askı tipi de direk seçimini etkiler. Aynı tesiste farklı boylarda big bag varsa direk boyları ona göre planlanır. Tam boşaltma ve zor akan malzemeler için akış kafası, yüksek istif için kilitli kafa seçilir.
