Konveyör Sistemleri Ürünleri(3)

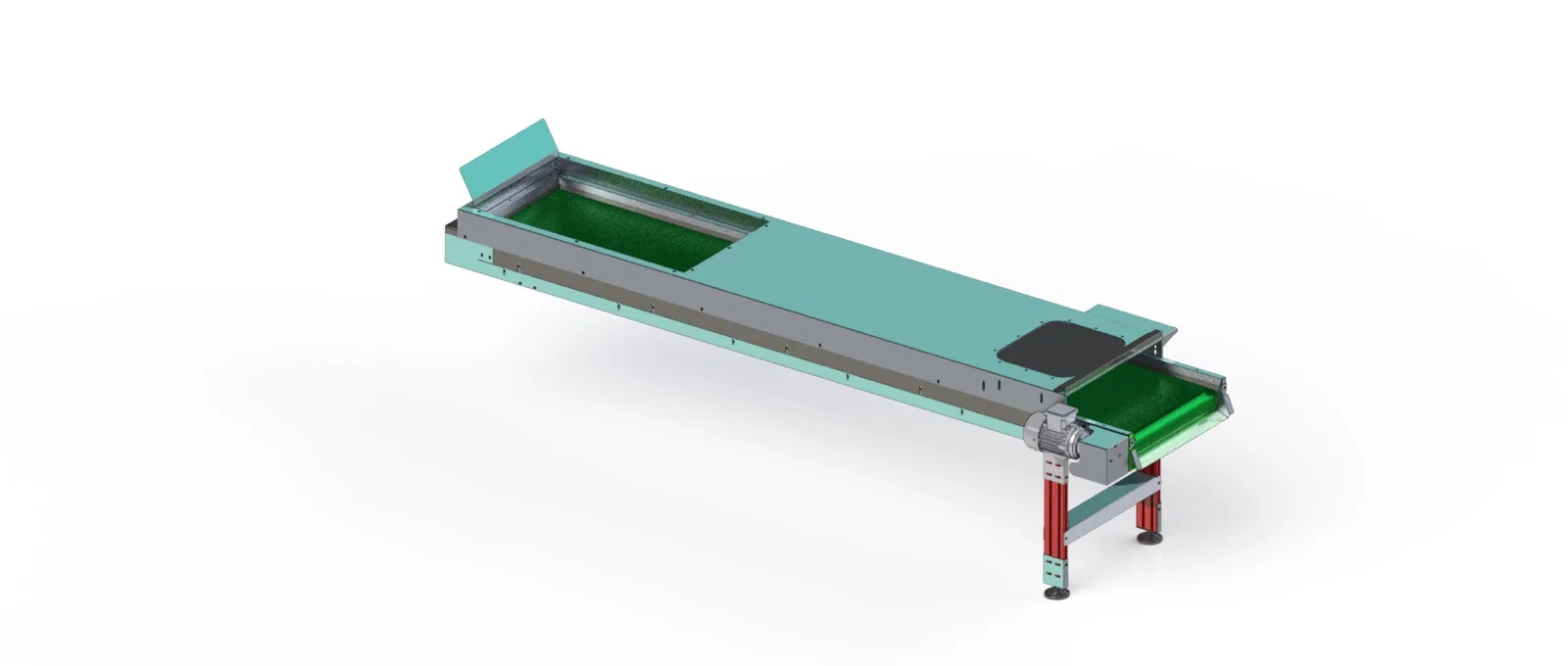

Teknik Part›Makine Altı Konveyör
- Mengene altına giren alçak giriş ağzı
- Üstü kapalı sac gövde, sıçrama önleyici örtü
- Acil stoplu kumanda kutusu ve ana şalter

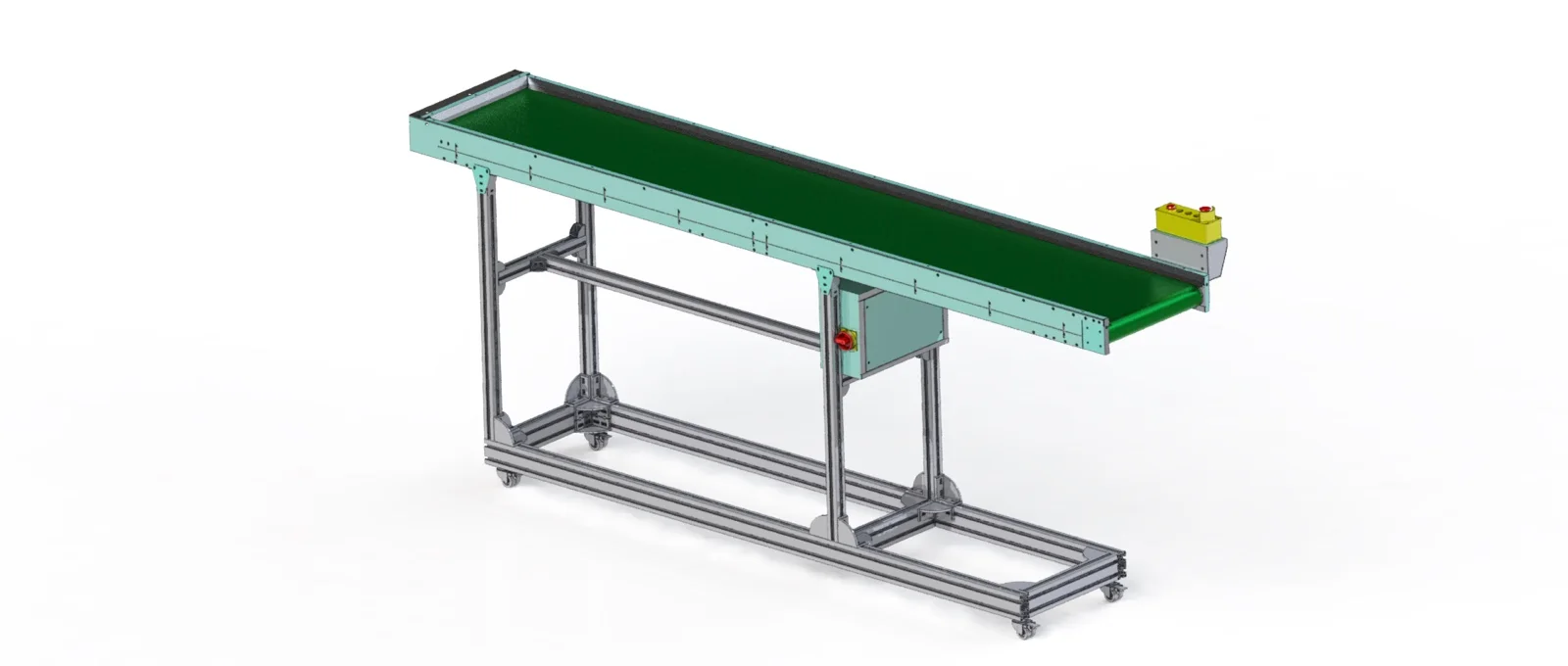

Teknik Part›Düz Bantlı Konveyör
- Alüminyum sigma profil şasi
- Frenli tekerlek veya ayarlanabilir ayak
- Kenar bariyeri ile parça düşmesine karşı koruma

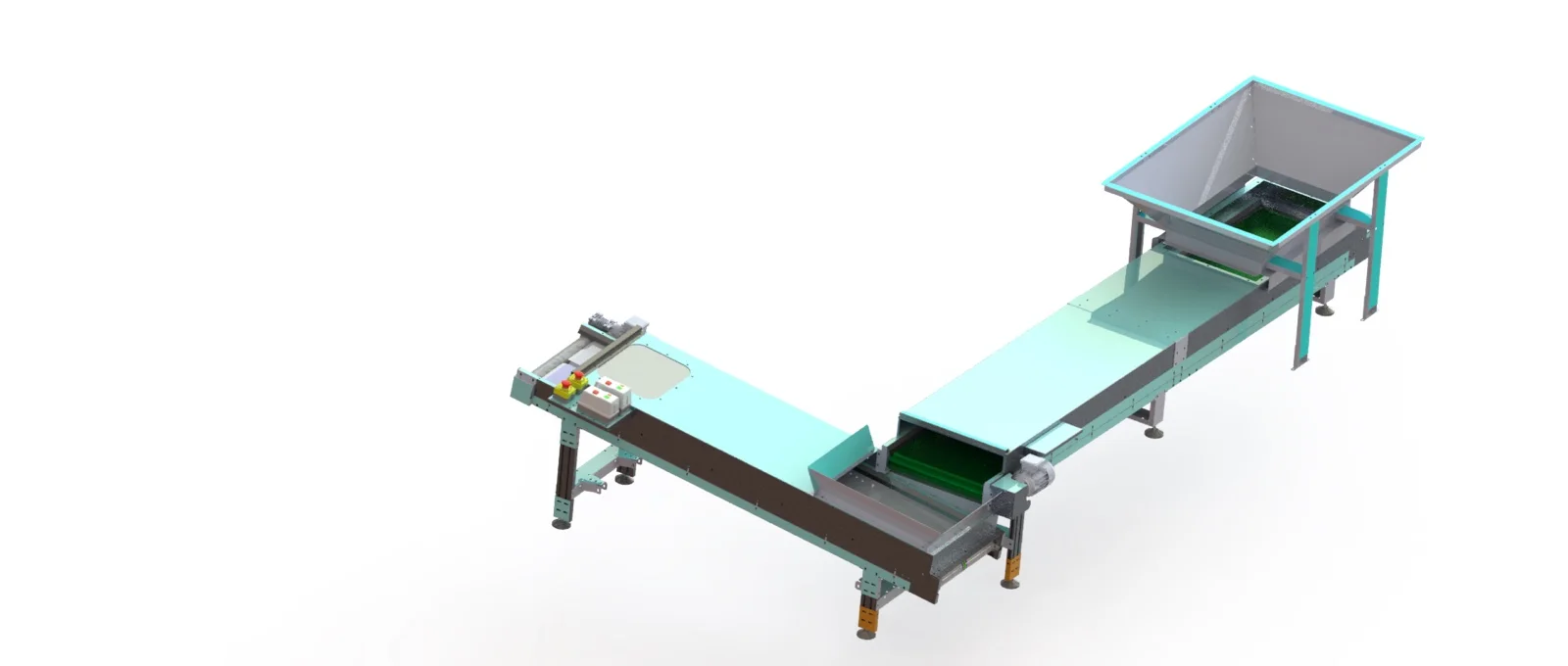

Teknik Part›Z Tipi Eğimli Konveyör
- Yatay–eğimli–yatay üç kademeli gövde
- Geniş ağızlı besleme hunisi
- Kanatlı bant ile geri kayma önlenir
Konveyör Sistemleri
Konveyör, enjeksiyon makinesi ile kutu arasındaki birkaç metreyi köprüleyen ekipmandır. Ama o birkaç metre her tesiste farklıdır: mengene altındaki boşluk, makinenin zeminden yüksekliği, kutunun duracağı yer, yürüyüş yolu, komşu makineye olan mesafe. Bu yüzden konveyör, raftan alınan bir ürün olmaktan çok ölçüye göre yapılan bir parçadır.
Biz konveyörleri hattın kendi ölçüleriyle üretiyoruz. Makine parkınızdaki boşluk ölçülür, yerleşim çizilir, onay sonrası imalata geçilir ve sahada devreye alınır.
Hangi gövde tipi?
Üç temel gövde tipiyle çalışıyoruz. Seçimi belirleyen şey parçanın nereye düştüğü ve nereye gitmesi gerektiğidir.
| Tip | Nerede kullanılır | Ayırt eden özellik |
|---|---|---|
| Makine altı konveyör | Mengene altına giren, parçanın doğrudan üzerine düştüğü hat | Kapalı sac gövde, alçak giriş ağzı, üstü örtülü |

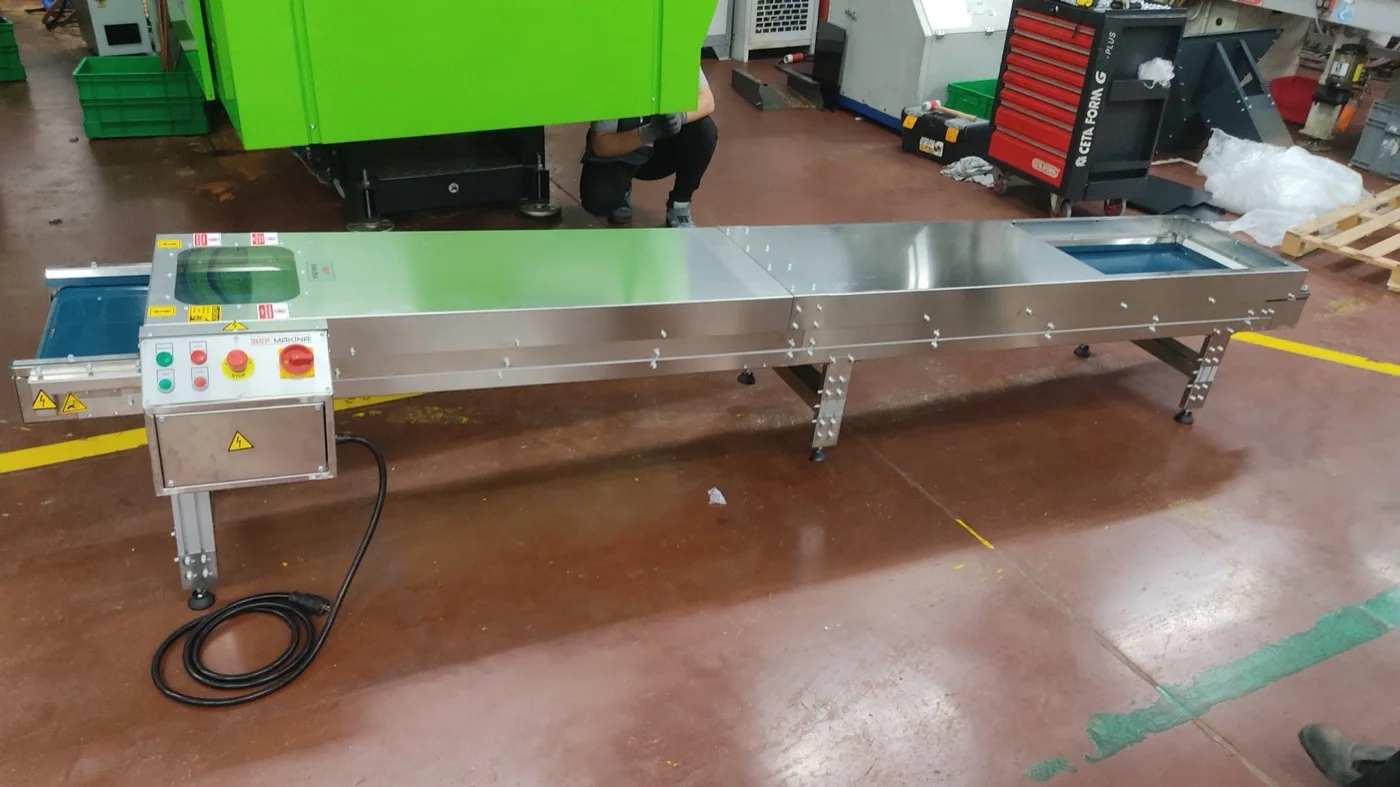

| Düz bantlı konveyör | Makine yanı, montaj masası, kontrol ve paketleme hattı | Açık profil şasi, taşınabilir, kenar bariyeri |
| Z tipi eğimli konveyör | Zemin seviyesinden kutu, konteyner veya kırıcı ağzına yükseltme | Yatay–eğimli–yatay üç kademe, besleme hunisi |
Aynı hatta birden fazla tip birlikte çalışabilir: makine altından çıkan parça düz banda, oradan eğimli banda aktarılıp konteynere dökülebilir.
İmalatta standart olarak ne var?

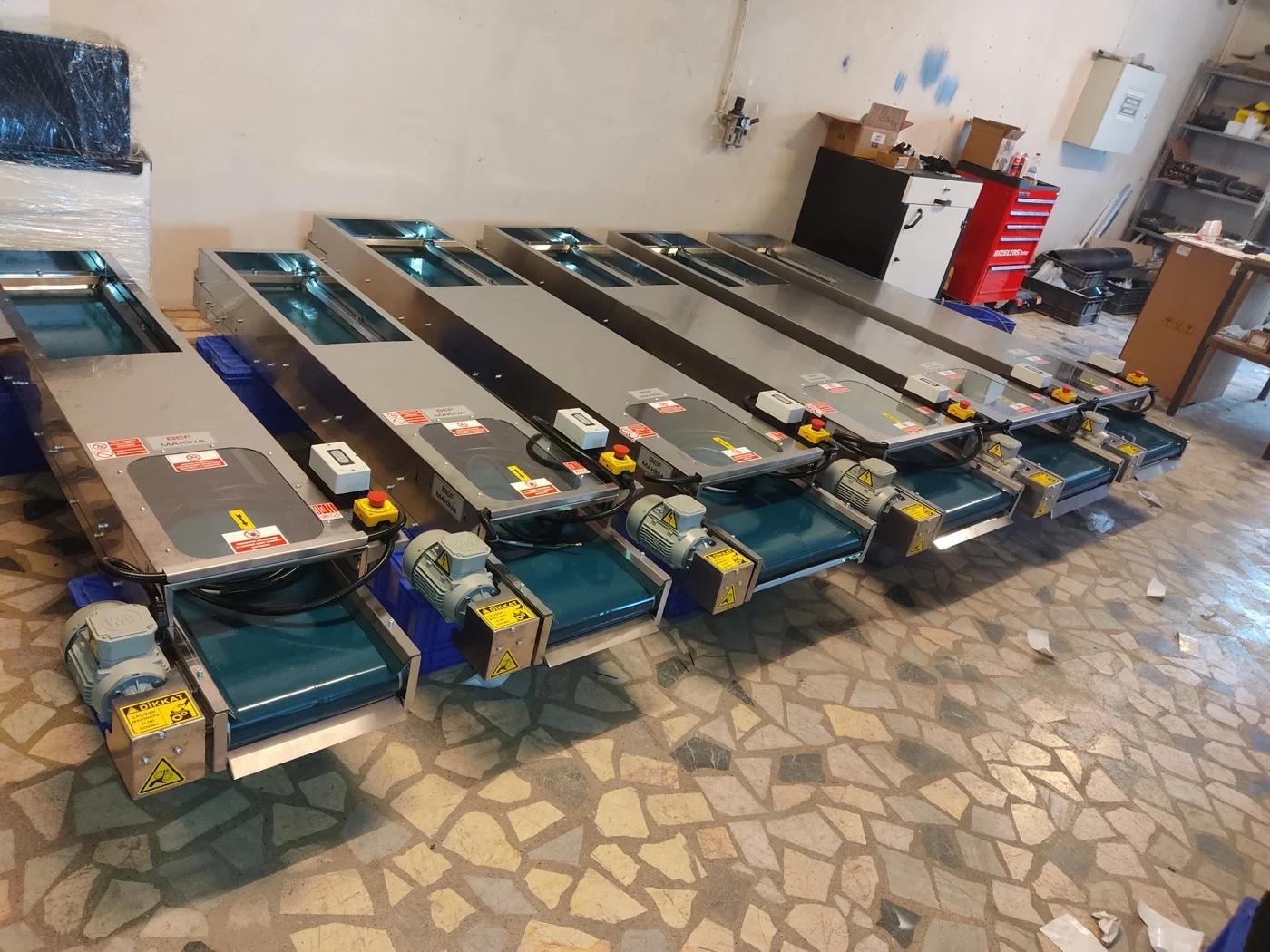

Fotoğraflardaki ünitelerin tamamında bulunan ortak yapı:
- Gövde: paslanmaz veya galvaniz sac; makine altı tipte üstü kapalı, dökülen parçanın dışarı sıçramasını engelleyen bir örtü sacı
- Şasi: alüminyum sigma profil; ayarlanabilir ayak (zemin eğimini ve yüksekliği telafi eder) veya frenli tekerlek
- Tahrik: redüktörlü motor, üzerinde koruma kapağı
- Kumanda: çalıştır–durdur butonları, mantar başlı acil stop ve ana şalter taşıyan kutu; kablo kanallı bağlantı
- Güvenlik: hareketli parçalarda koruma sacı, Türkçe uyarı etiketleri
- Bant: parçanın cinsine göre seçilen PVC bant; kenar bariyeri istendiğinde eklenir
Ölçü neye göre belirlenir?
Teklif hazırlamadan önce bilmemiz gerekenler — bu liste aynı zamanda kendi hattınızı değerlendirirken de işinize yarar:
1. Mengene altı boşluk. Makine altı konveyörün toplam yüksekliği bu ölçüyle sınırlıdır; ölçü dar ise alçak profilli gövde gerekir. 2. Bandın çıkacağı taraf ve uzunluk. Operatörün yürüyüş yolunu, kapı açılımını ve komşu makineyi kesmemesi gerekir. 3. Boşaltma yüksekliği. Kutu mu, paletli konteyner mi, kırıcı ağzı mı? Yükseltme gerekiyorsa eğimli gövdeye geçilir. 4. Parçanın boyutu ve ağırlığı. Bant genişliği ve motor buna göre belirlenir. 5. Parça sıcak mı çıkıyor? Kalın kesitli parçada bant boyu, soğuma için bilinçli olarak uzun tutulur. 6. Yolluk ayrı toplanacak mı? Ayrı hat kurulacaksa yolluk hattı doğrudan kırma makinesine yönlendirilir. 7. Hız sabit mi, ayarlı mı? Çevrim süresiyle uyumlu çalışması isteniyorsa hız ayarı baştan planlanır.
Hattın geri kalanıyla ilişkisi
Konveyör tek başına bir çözüm değil, bir halkadır. Fire hattı kuruyorsanız bant üstünde metal ayırma düşünülmeli; kırılan malzeme regrind döngüsüne girecekse dozajlama tarafı da buna göre ayarlanmalı. Boşaltma noktasında konteyner kullanılacaksa yükseklik baştan hesaba katılmalı.
Konveyörün üretim hücresi içindeki rolü, tipleri ve robot entegrasyonu üzerine ayrıntılı anlatım için enjeksiyon sonrası parça taşıma rehberimize bakabilirsiniz.
Hattınıza uygun konveyörü birlikte ölçelim: bize ulaşın.
