Çekme Yükü Hafifleticileri

Çekme yükü hafifleticilerin (Zugentlastung) kullanımını, basınç darbelerinde veya boruların mekanik olarak stabilize edilip desteklenmesi için öneririz. Boru kavramaları yalnızca sızdırmazlık fonksiyonuna sahip olduğundan, boruları ek olarak güvence altına almak için genel olarak çekme yükü hafifleticilerin kullanılmasını öneririz.

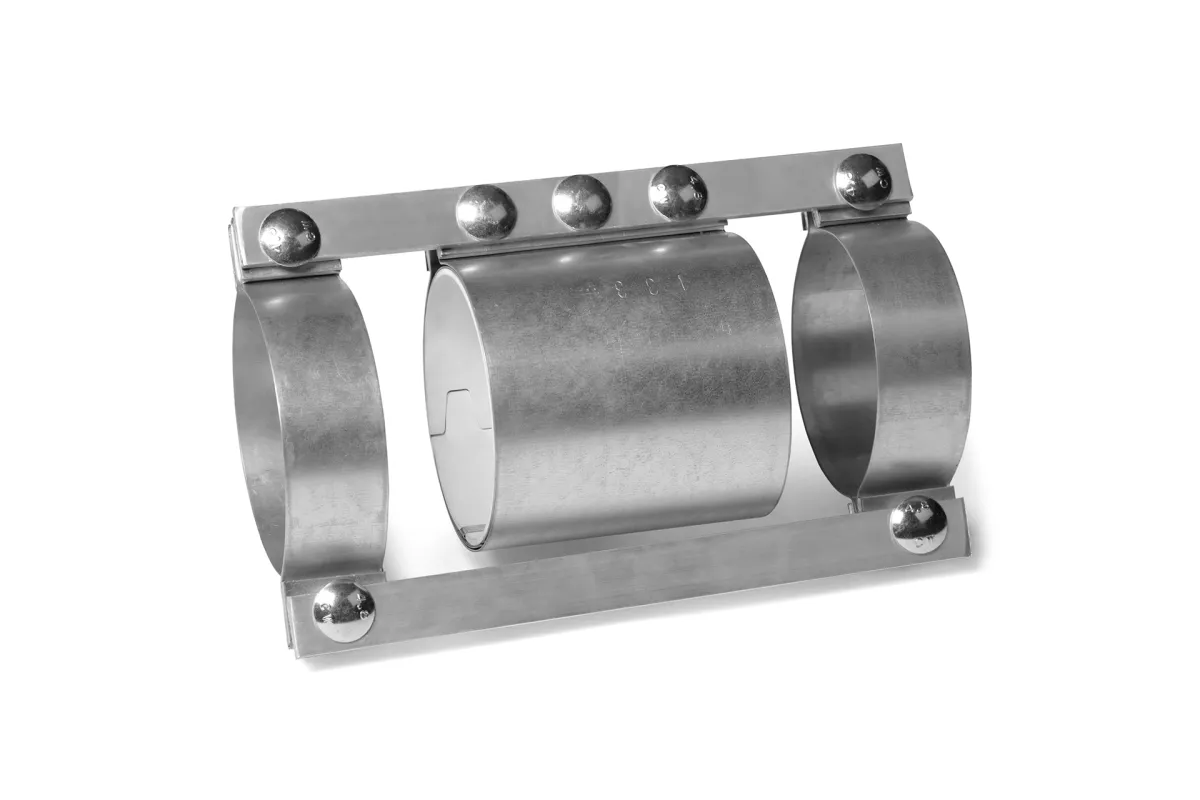

Çekme yükü hafifletici, özel yarım kabuklardan (Halbschalen) oluşur; bu kabuklar bir yük dağıtım elemanı (Lastverteilungsglied) ile birbirine bağlanır.

Uzunluk seçenekleri: 150 / 200 mm. Mevcut 23 farklı çapta (Ø 38,0 – Ø 200,0 mm) temin edilir.

Kaplin neden tek başına yetmez

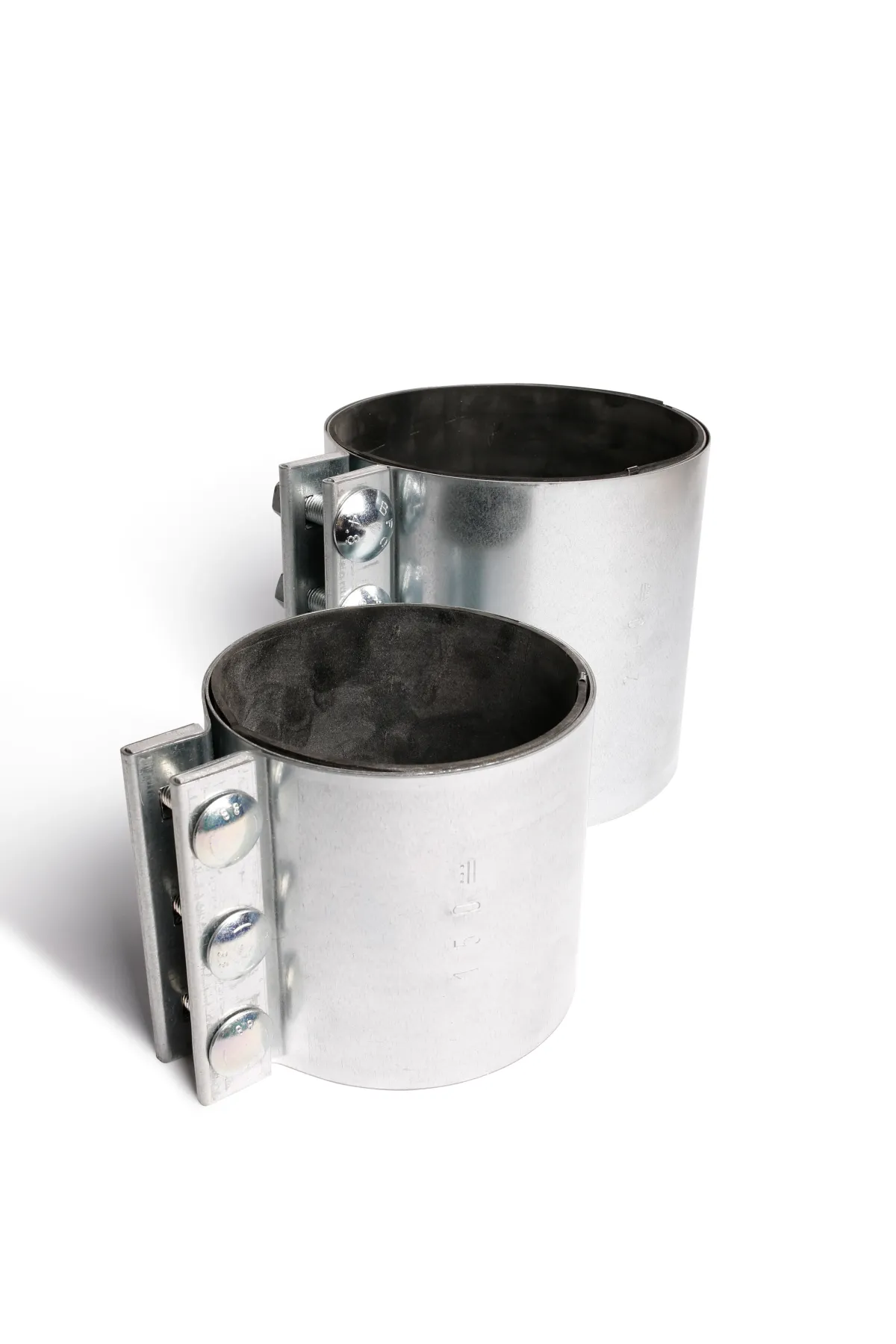

Bu, hat kurulumunda en sık atlanan noktadır. Boru kaplini yalnızca sızdırmazlık sağlar; boruyu çekme kuvvetine karşı tutmaz. Basınç darbesi geldiğinde veya boru kendi ağırlığıyla asıldığında kaplin yavaşça kayar. Sonuç aylar sonra ortaya çıkar: hat bir noktadan ayrılır ya da bağlantıda açıklık oluşup yalancı hava girer.

Çekme yükü nereden gelir

• Basınç darbeleri — hat devreye girip çıkarken oluşan ani kuvvetler
• Boru ağırlığı — özellikle dikey ve eğimli güzergâhlarda
• Isıl genleşme — uzun hatlarda sıcaklık değişimi boruyu uzatıp kısaltır
• Titreşim — pompa ve makine kaynaklı sürekli zorlama

Nereye konur

Dikey hatların bağlantı noktaları, uzun düz geçişlerin belirli aralıkları, pompa ve filtre çıkışları, silo bağlantıları. Kural olarak boru kendi ağırlığını kapline yükleyemez; yük ya bir askıya ya bir çekme yükü hafifleticisine aktarılmalıdır.

Montaj ile birlikte düşünülmeli

Çekme yükü hafifleticisi, montaj rayları ve kelepçelerle birlikte bir bütün oluşturur. Hat projelendirilirken sabitleme noktaları baştan planlanmalıdır; sonradan eklemek çoğu zaman hattın sökülmesini gerektirir.
