Kalıp bakımı, üretim planında en kolay ertelenen iştir. Makine çalışıyorsa, parça çıkıyorsa bakım "sonraya" kalır. Ancak kalıp arızaları nadiren yavaş gelir: çoğu zaman vardiyanın ortasında, tam teslimat baskısı varken ortaya çıkar.
Plansız bir kalıp duruşunun maliyeti yalnızca tamir bedeli değildir — duran makine, gecikmiş sipariş ve aceleye gelen onarımın açtığı ikinci hasar da hesaba katılmalıdır. Planlı bakım bu maliyetin tamamını, çok daha küçük ve öngörülebilir bir kaleme çevirir.
Bakım ertelenince ne olur?
| Belirti | Kök neden | Sonuç |
|---|---|---|
| Artan çapak | Ayrılma yüzeyinde ezik veya birikinti | Iskarta, elle çapak alma işçiliği |
| İtici izleri ve zorlanma | Yağsız veya aşınmış itici sistemi | Parça deformasyonu, itici kırılması |
| Uzayan çevrim | Kireçlenmiş soğutma kanalları | Kapasite kaybı, dengesiz soğuma |
| Boyut kayması | Kayar parça ve maça aşınması | Tolerans dışı parça |
| Yerel yanık izi | Tıkanmış havalandırma kanalları | Iskarta, kalıp yüzeyinde kalıcı hasar |
| Sızıntı | Yaşlanmış conta ve rakor | Su kaçağı, korozyon, elektrik riski |
Bu tablodaki hataların çoğu, ortaya çıktığında ilk olarak proses ayarıyla çözülmeye çalışılır. Oysa kaynağı kalıptaysa parametre değiştirmek sorunu gizler, ilerletir. Hangi hatanın hangi kökten geldiğini ayırt etmek için: Hata giderme rehberi
Atım sayısına dayalı bakım planı
Bakım takvimi gün değil, atım sayısı üzerinden kurulmalıdır. Ayda 200 bin atım yapan bir kalıpla 20 bin atım yapan kalıp aynı takvime bağlanamaz.
| Periyot | Yapılacaklar |
|---|---|
| Her vardiya | Görsel kontrol: sızıntı, olağandışı ses, ayrılma yüzeyinde birikinti, parça üzerinde yeni iz |
| Her kalıp sökümünde | Ayrılma yüzeyi temizliği, koruyucu yağ, bağlantı elemanı kontrolü |
| ~10.000 atım | İtici sistemi yağlama, kayar parça yağlama, havalandırma kanalı kontrolü |
| ~50.000 atım | Conta ve rakor kontrolü, soğutma devresi debi ölçümü, sıcak yolluk termokupl kontrolü |
| ~100.000 atım | Kalıbı açarak detaylı kontrol: maça, kovan, kılavuz pim aşınması; soğutma kanalı temizliği |
| ~500.000 atım | Aşınan elemanların planlı değişimi, yüzey ölçümü, gerekirse revizyon |
Rakamlar başlangıç değeridir. Aşındırıcı hammadde (cam elyaflı, mineral dolgulu) kullanılıyorsa periyotlar kısaltılmalıdır; PVC gibi korozif malzemelerde temizlik ve koruma sıklığı artar.
Kontrol kalemleri
Soğutma kanalları — en çok ihmal edilen
Soğutma kanalları kapalı olduğu için görülmez, bu yüzden unutulur. Yıllar içinde kireç ve korozyon kesiti daraltır; su debisi düşer, kalıp hedef sıcaklıkta tutulamaz ve çevrim süresi sessizce uzar.
Belirti genellikle şudur: aynı kalıp, aynı ayarlarla eskisinden yavaş çalışıyordur. Kontrol yöntemi debi ölçümüdür — giriş ve çıkış sıcaklık farkına bakmak da fikir verir.
Kalıp sıcaklığını kararlı tutan ekipman: kalıp şartlandırıcılar · Konu ayrıntısı: Çevrim süresi nasıl kısaltılır
İtici sistemi
İtici pimleri yağsız çalıştığında hem zorlanır hem parçada iz bırakır. Kırılan bir itici, kalıp kapanırken karşı yüzeye zarar verir — küçük bir bakımın atlanması büyük bir onarıma dönüşür.
Havalandırma kanalları
Kalıptaki hava, eriyik dolarken dışarı atılmalıdır. Havalandırma kanalları zamanla malzeme kalıntısı ve plate-out ile tıkanır. Sıkışan hava basınç altında ısınır ve dolum sonunda yerel yanık izi oluşturur.
Sıcak yolluk
Rezistans ve termokupl arızaları genellikle kademeli gelir: önce bir bölge hedefe geç ulaşır, sonra hiç ulaşamaz. Kontrol ünitesindeki bölge bazlı alarm kayıtları düzenli incelenmelidir. Bağlantı kabloları da kontrol edilmelidir; sürekli hareket eden kablo iç kopma yapabilir.
Bunlar için: Sıcak Yolluk Kontrol Sistemleri ve Kalıp Bağlantı Kabloları sayfalarına bakabilirsiniz.
Ayrılma yüzeyi
Ayrılma yüzeyindeki en küçük ezik veya birikinti çapak üretir. Çapak oluştuğunda ilk tepki kilitleme kuvvetini artırmak olur — bu, ezilmiş yüzeyi daha da bozar. Doğru yaklaşım yüzeyi kontrol edip temizlemektir.
Kalıbı güvenli açma ve çevirme
Bakımın en riskli kısmı, kalıbın açılması ve çevrilmesidir. Yaygın yöntem — vinçle kaldırıp takozlar üzerinde çalışmak — hem güvenli değildir hem zaman kaybettirir:
- Kalıp askıda sallanır, kontrolsüz hareket eder
- Operatör kalıp yarımları arasında çalışmak zorunda kalır: ezilme riski
- Vinç meşgul olduğu için bakım işi vinç trafiğine bağımlı hale gelir
Bu iş için tasarlanmış ekipmanlar riski ortadan kaldırır:

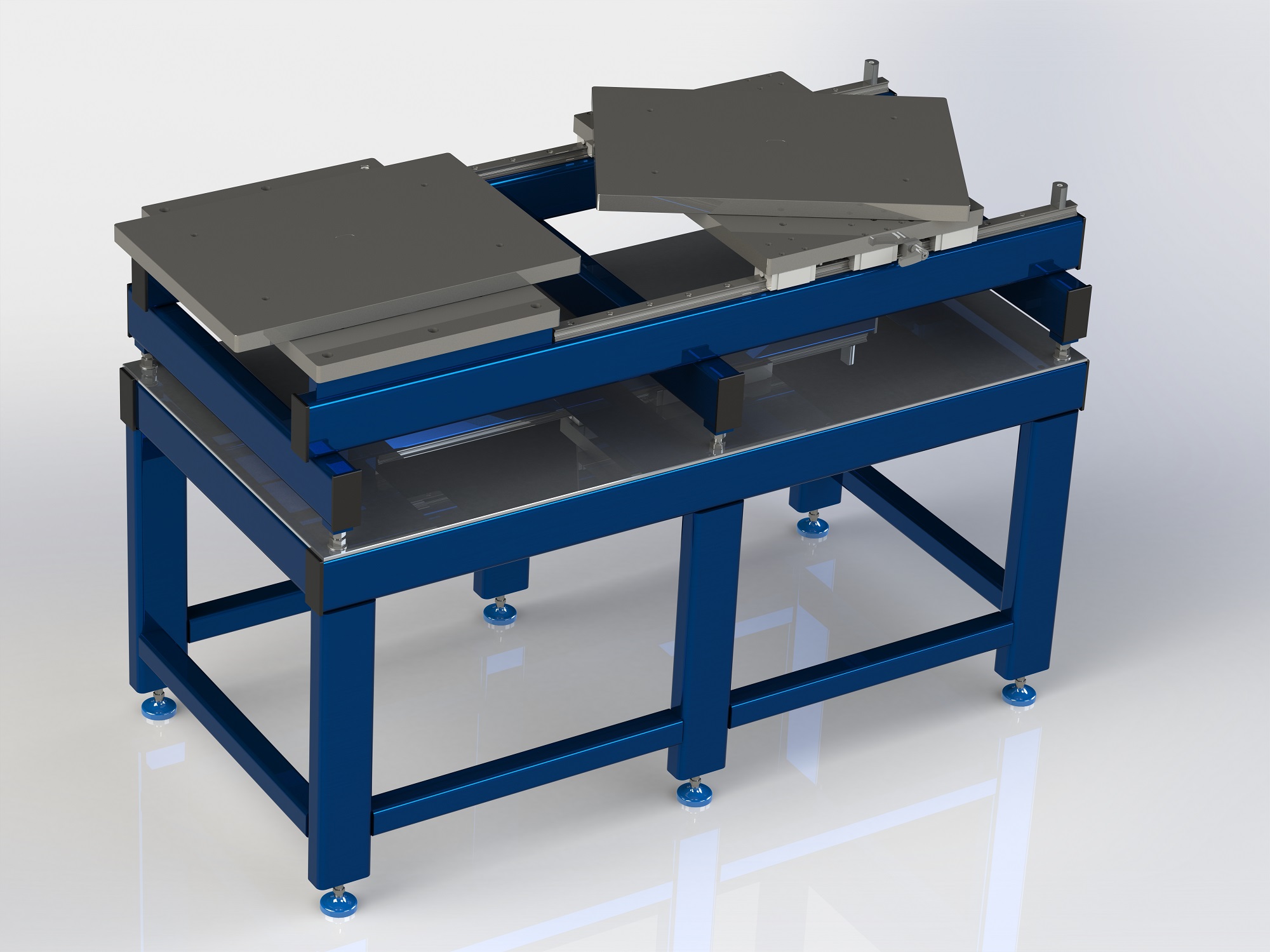

- Kalıp kontrol masası — kalıp sabit ve uygun yükseklikte tutulur, bakım ayakta ve rahat yapılır
- Kalıp kontrol ünitesi — hidrolik açma ve çevirme; ışık perdesi operatör tehlikeli bölgeye girdiğinde hareketi durdurur
- Elektrikli çevirme ünitesi — hidrolik güç ünitesi gerektirmez, yağ sızıntısı riski yoktur
- Kalıp ayırıcı — kalıp yarımlarını kontrollü biçimde ayırır
Ürünler: Kalıp bakım çözümleri
Depolama ve korozyon
Kalıp, üretimde olmadığı sürenin çoğunu depoda geçirir. Depolamada üç şey belirleyicidir:
1. Koruyucu yağ — özellikle su devrelerinden nem alan yüzeylerde korozyon hızlı başlar 2. Kuru ortam — zeminde ve nemli duvarda bekleyen kalıp paslanır 3. Erişilebilirlik — aranan kalıbın bulunması ve çıkarılması kolay olmalıdır
Kalıpların üst üste veya sıkışık istiflenmesi, ihtiyaç duyulan kalıbı çıkarmak için diğerlerinin taşınmasını gerektirir — bu hem zaman kaybı hem hasar riskidir. Çekmeceli depolama rafları kalıbı vinçle raftan çekmek yerine dışarı kaydırarak almayı sağlar.
Sık atlanan bir güvenlik ayrıntısı da şudur: makineye bağlıyken topraklanmış olan kalıp, depoya veya tamir sahasına alındığında bu bağlantıdan yoksun kalır. Ahşap altlık üzerinde duran ve ısıtıcıları hâlâ sökülmemiş bir kalıpta bu durum tehlike yaratır; ayrı bir topraklama bağlantısı yapılmalıdır.
Ürünler: Kalıp taşıma ve depolama çözümleri
Kayıt tutmadan bakım olmaz
"Bu kalıba en son ne zaman bakım yapıldı?" sorusuna net cevap verilemiyorsa, bakım planı yok demektir. Her kalıp için tutulması gerekenler:
- Toplam atım sayısı ve son bakımdan bu yana yapılan atım
- Yapılan bakım işlemleri ve tarihleri
- Değiştirilen parçalar
- Yaşanan arızalar ve nedenleri
- Çalışma parametreleri: bölge sıcaklıkları, kalıp sıcaklığı, çevrim süresi
Bu kayıtlar elle tutulabilir, ancak dijital tutulduğunda kalıp değişiminde de işe yarar: bir kalıbın parametre seti kaydedilmişse, sonraki kurulumda deneme yanılma ortadan kalkar.
Bu iş için iki pratik çözüm vardır:
- RFID kalıp okuyucu — okuyucu kalıba tutulur, o kalıbın veri seti kontrol ünitesine otomatik yüklenir; kalıp başına bir etiket yeterlidir
- Kalıp dokümantasyon yazılımı — şirket ağındaki tüm kontrol ünitelerinden kalıp verilerini, teşhis kayıtlarını ve sıcaklık eğrilerini merkezde toplar
Ürünler: Sıcak yolluk aksesuarları
Bakımı kolaylaştıran bir etken: hızlı bağlama
Kalıp sökmek zorsa bakım ertelenir. Cıvatalı bağlamada bir kalıbı indirip bakım yapıp geri takmak yarım vardiyayı bulabilir; bu durumda "biraz daha dayansın" kararı verilir.
Hızlı kalıp bağlama sistemleri ile söküp takma dakikalara indiğinde, planlı bakım gerçekten uygulanabilir hale gelir. Ayrıntı: Kalıp değişim süresi — manyetik plaka ve hidrolik clamp
Uygulama önerisi
Bakım planını kurarken şu sırayı izleyin:
1. Kalıp envanteri çıkarın — her kalıba bir numara ve kart verin 2. Atım sayacı kurun; makine kontrolünden okunabiliyorsa kayıt otomatikleşir 3. Kalıpları kritiklik ve yük durumuna göre sınıflandırın — en çok çalışan ve en kritik kalıp en sık kontrol edilir 4. Yukarıdaki periyot tablosunu kendi atım sayılarınıza uyarlayın 5. Bakım kitini hazırlayın: temizlik malzemesi, koruyucu yağ, sık değişen contalar ve pimler stokta olsun 6. Her bakımı kayıt altına alın; tekrar eden arızalar kök nedeni gösterir 7. Ekipman eksikse önce güvenlik tarafını tamamlayın — kalıp açma ve çevirme en riskli adımdır
Tesisinize uygun bakım ekipmanı seçimi için teknik destek ekibimize danışabilirsiniz.
