Atölyede en sinir bozucu şikâyetlerden biri şudur: parça kalıptan çıkarken ölçüsünde, kumpasla bakılıyor, tamam. Üç hafta sonra montaj hattından geri geliyor — artık tutmuyor. Kimse proseste bir şey değiştirmemiştir, makine aynı ayardadır, kalıp aynı kalıptır.
Cevap neredeyse her zaman aynı yerdedir: çekmenin tek bir sayı olmadığı, iki ayrı olay olduğu gözden kaçmıştır.
Çekme neden olur
Eriyik soğurken molekül zincirleri birbirine yaklaşır ve malzemenin hacmi azalır. Bu kaçınılmazdır; sorun çekmenin varlığı değil, parçanın farklı bölgelerinde farklı olmasıdır.
Kısmi kristalin malzemelerde (PP, POM, PA, PE) çekme amorflardan (ABS, PC, PMMA, PS, SAN) belirgin biçimde yüksektir. Sebebi kristalleşmedir: kristal bölgelerde zincirler çok daha yüksek bir paketlenme yoğunluğuna ulaşır, dolayısıyla daha çok büzülürler. Malzeme bazlı yoğunluk ve hacim değerleri malzeme işleme değerleri sayfamızda.
İki ayrı olay: kalıp çekmesi ve art çekme
Ölçü tartışmalarının çoğu, bu ayrım yapılmadığı için çıkmaza girer.
| Ne zaman olur | Neyi etkiler | |
|---|---|---|
| Kalıp çekmesi | Kalıptan çıktıktan sonraki ilk dönem; DIN 16901'e göre 16 saat sonra ölçülür | Kalıp boyutlandırması, ilk kalite kontrolü |
| Art çekme | 16 saatten sonra, günler ve haftalar boyunca devam eder | Sahadaki montaj, uzun süreli tolerans |
| Toplam çekme | İkisinin toplamı | Parçanın gerçek son ölçüsü |
Buradan çıkan ilk pratik kural nettir: kalıptan yeni çıkmış parçayla ölçü kararı verilmez. Kalıp taşlamak geri dönüşü olmayan ve pahalı bir işlemdir; 16 saat dolmadan alınan bir ölçüme dayandırılırsa parça hâlâ çekmektedir ve düzeltme yanlış tarafa yapılır.

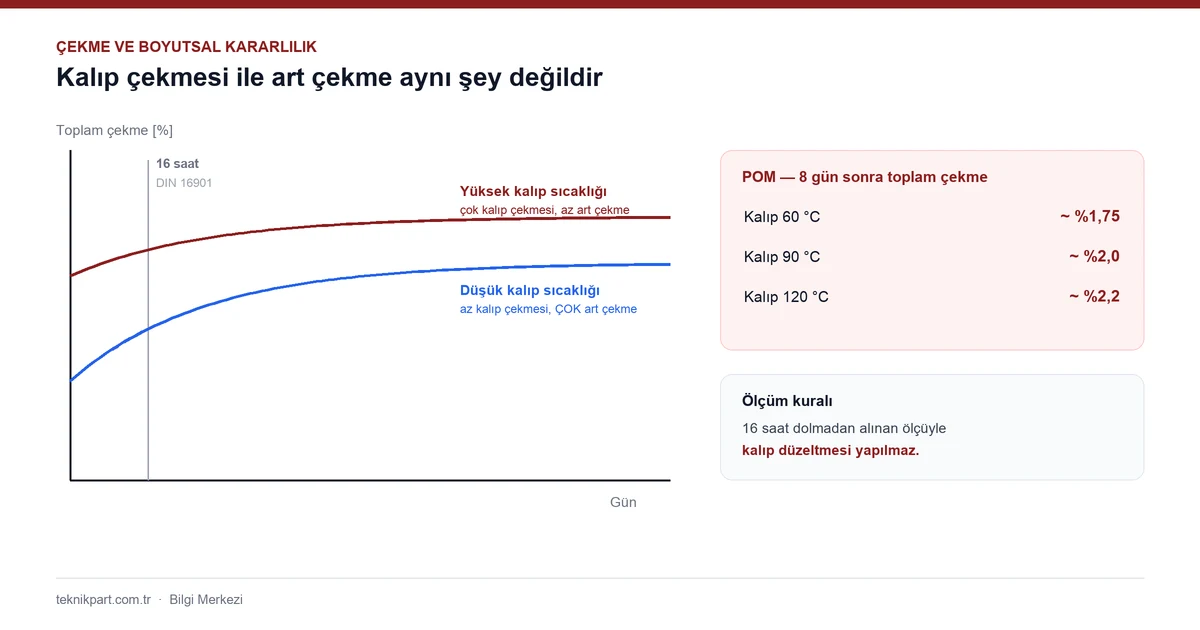

Kalıp sıcaklığı: en büyük kaldıraç, ama ters etkisi var
Çekmeyi en çok etkileyen tek parametre kalıp duvar sıcaklığıdır. Mekanizma şöyle işler:
Düşük kalıp sıcaklığında duvara yakın bölge çok hızlı soğur. Moleküllerin yüksek paketlenme yoğunluğu alacak zamanı olmaz; kısmi kristalin malzemelerde çevresel bölgede kristal yapının oluşumu bastırılır ve o katman neredeyse amorf kalır. Sonuç: kalıp çekmesi düşük, ama art çekme yüksek.
Yüksek kalıp sıcaklığında soğuma yavaştır, zincirler yüksek paketlenme yoğunluğuna ulaşır. Sonuç: kalıp çekmesi yüksek, ama art çekme düşük.
Kritik nokta şudur: çıkarma sıcaklığı sabit tutulursa toplam çekme yüksek kalıp sıcaklığında her zaman daha fazladır. Yani kalıbı soğutarak ölçüyü tutturmak, çekmeyi ortadan kaldırmaz — yalnızca zamana yayar. Kalıpta kazandığınızı sahada kaybedersiniz.
Bir POM örneği bunu somutlaştırır — aynı parça, yalnız kalıp sıcaklığı değişiyor:
| Kalıp duvar sıcaklığı | Toplam çekme (8 gün sonra) |
|---|---|
| 60 °C | yaklaşık %1,75 |
| 90 °C | yaklaşık %2,0 |
| 120 °C | yaklaşık %2,2 |
Dar toleranslı, montajda başka parçalarla eşleşen ürünlerde doğru strateji kalıbı düşürmek değildir: malzemenin istediği bandı seçip orada sabit kalmak, art çekmeyi öngörülebilir kılar.
Aynı mekanizmanın bir yan sonucu daha vardır: kısmi kristalin bir parçada çevresel tabaka neredeyse amorf, orta katman kristalin kalır. Yani tek bir parçanın içinde iki farklı çekme davranışı bulunur. Kalın kesitlerde bu fark büyür.
Cidar kalınlığı ve malzeme
Cidar kalınlığı doğrudan etkilidir: kalın bölge yavaş soğur, daha çok çeker. Aynı parçada kalın ve ince kesitler varsa çekme farkı doğar; farklı çekme ise çarpılmanın tanımıdır. Kalın kesitlerde ayrıca çökme izi ve vakum boşluğu riski vardır.
Cam elyaf meseleyi yön bağımlı hâle getirir. Elyaf ile plastik arasındaki çekme oranı yaklaşık 200:1'dir; elyaf pratik olarak çekmez ve kendi doğrultusunda plastiğin çekmesini engeller. Sonuç: akış yönünde az, ona dik yönde çok çeken bir parça. Bu yüzden elyaflı malzemelerde giriş sayısı ve konumu, cidar kalınlığından bile belirleyici olabilir.
Mineral dolgu ve cam küre geometrileri gereği yön bağımlılığı yaratmaz; bu yüzden çekme farkını ve çarpılmayı azaltmak için sıkça cam elyafla birlikte kullanılırlar. Malzeme grupları arasındaki farklar için teknik plastikler seçim rehberi yazımıza bakabilirsiniz.
Hangi parametre çekmeyi ne yönde değiştirir?
Bu tablo, makine başında en çok işe yarayan özettir:
| Parametre | Artırıldığında çekme |
|---|---|
| Ütüleme basıncı | azalır |
| Ütüleme süresi (etkili süreye kadar) | azalır |
| Kalıp duvar sıcaklığı | artar |
| Eriyik sıcaklığı | çift yönlü |
| Enjeksiyon hızı | çift yönlü |
İlk üçü tek yönlüdür ve tahmin edilebilir. Son ikisi kafa karıştırır, çünkü iki zıt etkileri vardır: sıcaklığı veya hızı yükseltmek akışı ve dolayısıyla ütüleme basıncının parçaya aktarımını iyileştirir (çekme azalır), ama aynı anda malzemenin çekme potansiyelini büyütür (çekme artar).
Baskın etkiyi parçanın mutlak kalınlığı değil şu oran belirler: akış yolu uzunluğunun cidar kalınlığına bölümü.
- Oran yüksek çıkıyorsa (ince cidar, uzun yol) sıcaklık ve hız yukarı — darboğaz basıncın parçaya ulaşmasıdır.
- Oran düşük çıkıyorsa (kalın cidar, kısa yol) aşağı — basınç zaten ulaşıyordur, fazla sıcaklık yalnız çekmeyi büyütür.
Bu ayrımı yapmadan "sıcaklığı artıralım da düzelsin" demek, parçanın yarısında işe yarar yarısında ters teper.
Kalıp tarafında yapılabilecekler
- Eşit cidar kalınlığı ve simetrik tasarım; ani kesit değişimlerinden ve malzeme birikintilerinden kaçınma
- Girişi en kalın bölgeye almak — kama prensibi. Ters yönde beslenen parçada ince kesit önce donar, kalın bölgeye ütüleme hiç ulaşmaz
- Giriş çapını yeterli seçmek — dar giriş erken donar ve ütüleme aktarımı biter
- Giriş sayısı ve konumuyla eşit akış yönü sağlamak, birleşme çizgilerini yük almayan bölgeye taşımak
- Homojen kalıp duvar sıcaklığı: ayrı şartlandırma devreleri, sıcak yolluk memesiyle parçanın iyi ısıl ayrımı, klasik şartlandırmanın ulaşamadığı bölgelerde ısıl iletken kalıp malzemesi
Soğutma kanallarının yerleşimi ve devre planlaması için kalıp soğutma ve kanal tasarımı yazımız ayrıntılı bir çerçeve veriyor.
Ölçüyü tutturan şey ortalama değil, kararlılıktır
Sahada en çok atlanan nokta budur. Bir kalıp 45 °C'de çalışacaksa mesele o günün ortalamasının 45 olması değil, her çevrimde 45 olmasıdır. Vardiya ilerledikçe ısınan bir kalıpta çekme sürekli kayar; sabah alınan ölçü öğleden sonra tutmaz ve kimse hangi parçanın referans olduğunu bilemez.
Bunu belirleyen üç şey vardır:
1. Şartlandırıcının kapasitesi — yetersiz cihaz, üretim ısındıkça hedef sıcaklığı koruyamaz 2. Devre ayrımı — kalıbın iki yarısı ve sıcak bölgeleri ayrı kontrol edilmeli; parça daima soğuk tarafa doğru eğilir 3. Debinin gerçekten aktığı — bağlanmış görünen ama kireçlenmiş bir devre, ölçümleri anlamsız kılar
Cihaz seçimi ve su/yağ ayrımı için kalıp şartlandırma nedir yazımıza, ürün tarafı için şartlandırma sistemleri sayfamıza — sıcaklık aralığına göre sulu ve yağlı seriler ayrılır — bakabilirsiniz.
Ölçü tutmayan parçada uygulama sırası
1. 16 saat bekleyin. Ölçümü bu süreden önce almayın; alınan ölçüyle kalıp düzeltmesi yapmayın. 2. Kalıbın iki yarısının sıcaklığını ölçün. Fark varsa önce onu kapatın; bu tek adım çoğu zaman en büyük iyileşmeyi verir. 3. Ütüleme basıncını ve etkili süresini doğrulayın. Etkili süre tartımla bulunur; yöntem kalıp devreye alma prosedüründe. 4. Akış yolu ÷ cidar oranına bakın ve eriyik sıcaklığı ile hızı hangi yöne götüreceğinize buna göre karar verin. 5. Elyaflı malzemede yönü kontrol edin. Sapma akış yönüne dik yönde belirginse sorun parametre değil, giriş konumudur. 6. Aynı çevrimde üretilmiş parçalarla karar verin. Farklı bir çevrimden alınmış ölçüyle kalıp taşlamak, düzeltmeyi kalıcı hataya çevirir. 7. Süreci kaydedin. Kavite basıncı ölçülüyorsa referans eğri en güvenilir belgedir; yöntem kalıp içi basınç ölçümü yazımızda.
Boyutsal sapmaların hata bazlı teşhisi için ölçü ve ağırlık sapmaları sayfasını, çekme–çevrim ilişkisi için çevrim süresi nasıl kısaltılır yazısını kullanabilirsiniz. Kalıbınızın şartlandırma ihtiyacının doğru boyutlandırılması için teknik destek ekibimize yazabilirsiniz.
