Manyetik Sistemler

Manyetik Sistemler (Assemblage) Nedir?

Manyetik sistemler; bir veya daha çok kalıcı mıknatısın, manyetik kuvveti mekanik veya elektriksel sistemler içinde yönlendirmek üzere bir taşıyıcıya ya da gövdeye entegre edildiği bileşik bileşenlerdir. Dönme, kuplaj, konumlandırma ve algılama sağlarken; kompaktlık, aşınmasız çalışma ve hassas kuvvet aktarımı sunar. Otomotiv, yüksek teknoloji, havacılık, enerji ve endüstriyel otomasyonda yaygındır; mekanik temas noktalarını ortadan kaldırarak uzun ömür ve kararlı performans sağlar.

Avantajları: temassız güç aktarımı, minimum bakım, yüksek güvenilirlik, hafif tasarım.

Manyetik Kuplajlar

İki şaft arasında fiziksel temas olmadan, hermetik sızdırmaz bir bariyer üzerinden manyetik alanla tork aktarır. Sızıntının önlenmesi ve aşınmanın giderilmesi gereken pompa ve mikserlerde; kimya, medikal ve vakum uygulamalarında yaygındır.

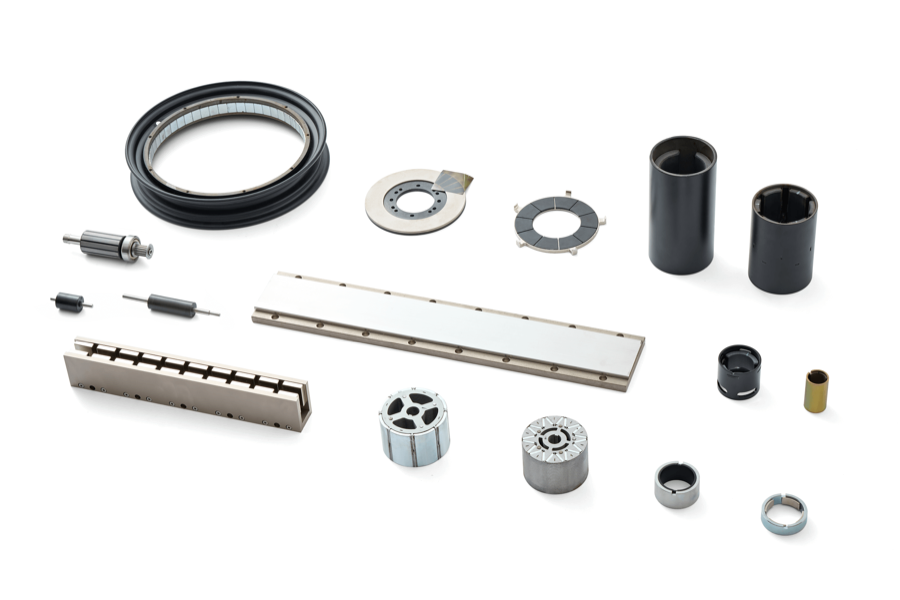

Manyetik Motor Assembly'leri

Entegre kalıcı mıknatıslı rotor ve statorlardan oluşur; elektrikli tahrik ve servo motorların çekirdeğidir. Hassas mıknatıs yerleşimi ve balanslama, minimum titreşimle optimum tork sağlar.

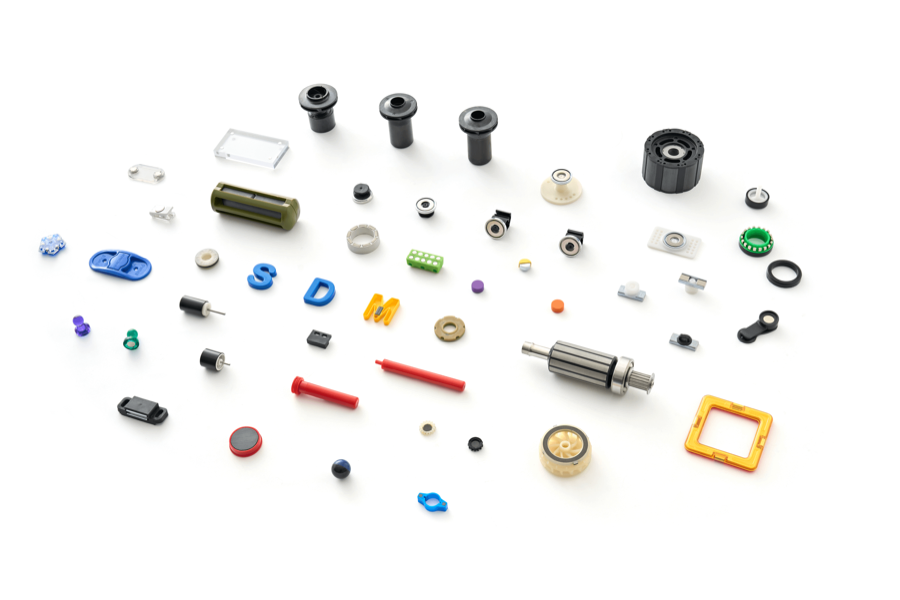

Plastik Entegre Mıknatıslar

Mıknatıslar, plastik enjeksiyon parçalarına doğrudan gömülür; kompakt, sağlam, hassas konumlu ve yüksek tekrarlanabilirlikli üniteler düşük maliyetle üretilir. Sensör, aktüatör ve dozajlama sistemlerinde yaygındır.

Üç farklı uygulama alanı

Manyetik sistemler başlığı altında üç ayrı çözüm bulunur ve ortak noktaları mıknatısın hareketli bir sistemin parçası olmasıdır:

Ortak teknik konu: sıcaklık

Üçünde de belirleyici kısıt sıcaklıktır. Mıknatıs kendi sınıfının sıcaklık sınırını aştığında kalıcı güç kaybına uğrar ve bu dışarıdan görünmez — sistem çalışmaya devam eder ama performansı düşer. Motor içi sıcaklık yük altında beklenenden hızlı yükseldiği için, malzeme sınıfı bu koşula göre seçilmelidir.

150 °C üzerinde çalışacak uygulamalarda SmCo mıknatıslar gerekir; standart neodyum sınıfları bu sıcaklıkta zorlanır.

Tasarım aşamasında belirlenmeli

Bu ürünlerin ortak özelliği, sonradan düzeltilemeyen kararlar içermesidir: gömülü bir mıknatısın sınıfı değiştirilemez, bir rotorun mıknatıs yerleşimi sonradan düzeltilemez. Malzeme ve geometri seçimi tasarım aşamasında netleştirilmelidir.

Mıknatıs malzemelerinin karşılaştırması kalıcı mıknatıslar sayfasındadır.
