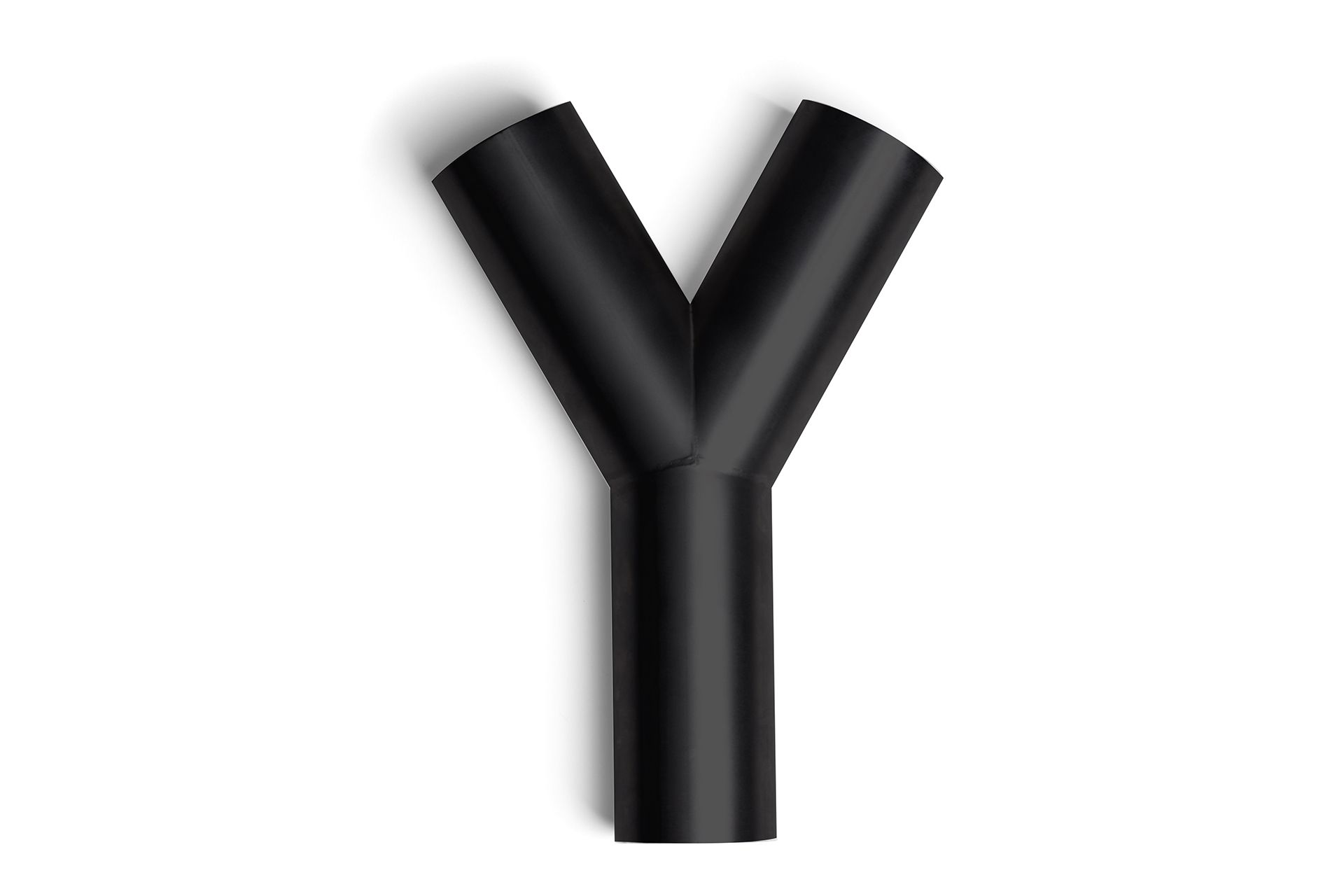

Y-Parçası - Aşınmaya Dayanıklı

Aşınmaya dayanıklı Y-parçası, cam elyaflı ve mineral dolgulu hammadde taşıyan hatlarda ayrım noktasını korur. Cam form parçaları her ölçüde ekonomik üretilemediği ve müşteriye özel geometriler gerektiği için bu seri geliştirilmiştir.

Yüksek yüzey sertliği, granülün cidarı aşındırıp delmesini geciktirir. Y geometrisinde ayrım açısı zaten küçük olduğu için, dayanıklı gövdeyle birleştiğinde hattın en uzun ömürlü ayrım noktası elde edilir.

Cam parçaların kullanılamadığı yerlerde — darbe riski olan güzergâhlar, montaj grupları, özel ölçü gereken noktalar — bu seri cam ile aynı aşınma korumasını kırılganlık olmadan sağlar.

Y-Parçası, iki ayrı taşıma hattını tek bir boruda birleştirmek (veya tek hattı ikiye ayırmak) için kullanılan Y biçimli form parçasıdır. Mevcut çap aralığı Ø 38,0 – Ø 88,9 mm, et kalınlığı 1,5 / 2,0 mm'dir.

Ayrım noktası neden en hızlı aşınan yer

Aşındırıcı hammaddede — cam elyaflı, mineral dolgulu, sert granül — hattın ömrünü belirleyen şey düz borular değil, akışın yön değiştirdiği noktalardır. Granül burada cidara çarparak enerji kaybeder ve her çarpma yüzeyden bir miktar malzeme koparır.

Y-parçası, ayrım geometrileri arasında en düşük aşınma yükünü üreten seçenektir; ayrım açısı küçük olduğu için çarpma şiddeti düşüktür. Buna karşılık aşındırıcı hammaddede standart paslanmaz bir Y-parçası bile aylar içinde delinir; aşınmaya dayanıklı gövde bu yüzden gereklidir.

Delinmenin sinsi tarafı

Ayrım parçasındaki bir delinme çoğu zaman fark edilmez. İçeri sızan yalancı hava vakumu zayıflatır; taşıma kapasitesi düşer ve operatör sorunu pompada arar. Aşındırıcı hammadde işleyen tesislerde ayrım noktalarının et kalınlığı periyodik olarak kontrol edilmelidir.

Yön kritik

Ayrım kolunun akış yönüne bakması şarttır. Ters bağlanmış bir Y-parçası malzemeyi keskin bir engelle karşılaştırır; aşınmaya dayanıklı gövde bile bu durumda hızla delinir.

Diğer ayrım geometrileri ve aşınma sıralaması için boru form parçaları sayfasına bakabilirsiniz.
