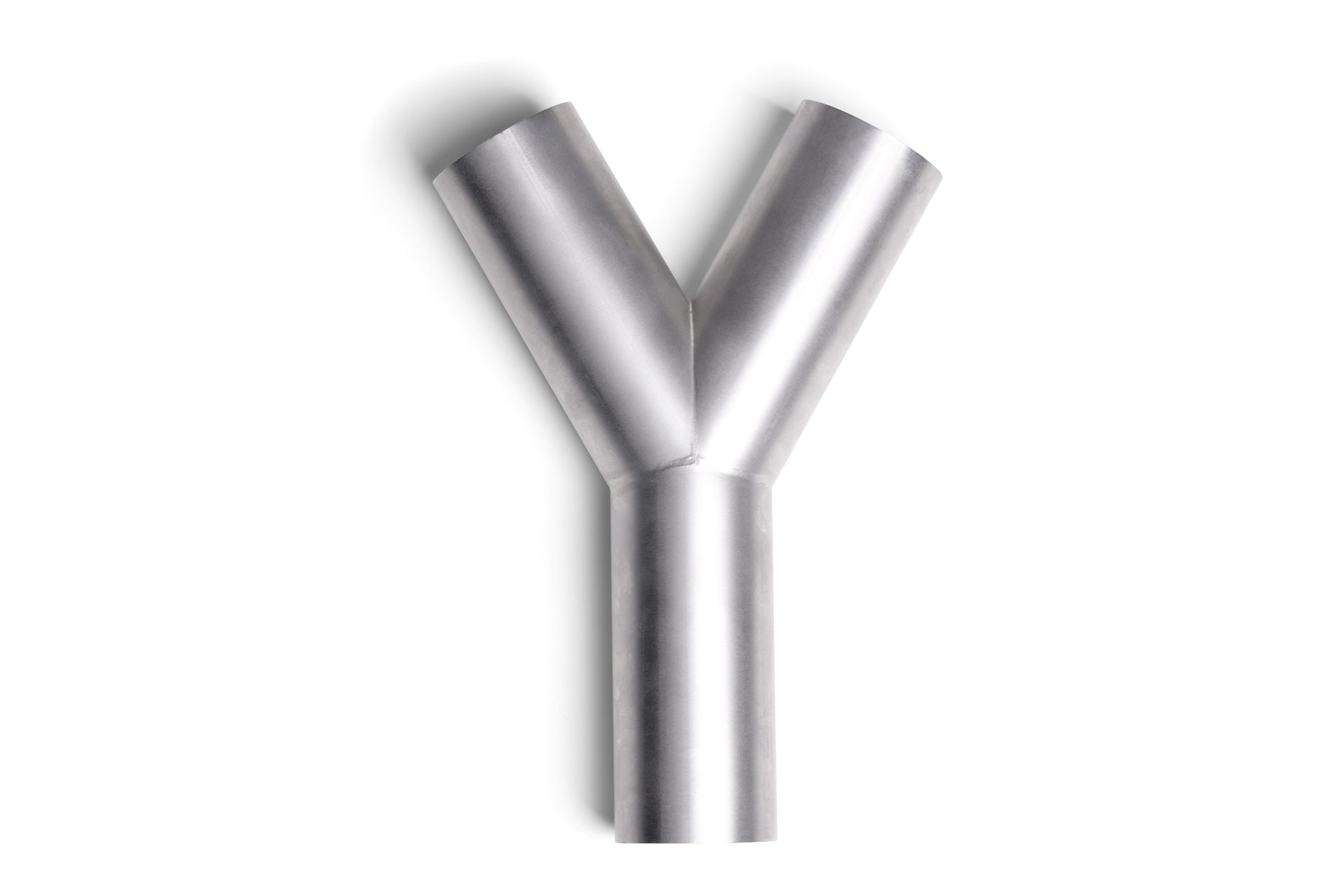

Y-Parçası - Paslanmaz Çelik

Y-parçası, taşıma hattını iki kola ayırır ya da iki hattı tek hatta birleştirir. Lazer kaynaklı üretim burada özellikle değerlidir: ayrım noktasının iç yüzeyinde kaynak kaynaklı çıkıntı kalmaması, granülün takılmadan geçmesini ve aşınmanın gecikmesini sağlar.

Y-Parçası, iki ayrı taşıma hattını tek bir boruda birleştirmek (veya tek hattı ikiye ayırmak) için kullanılan Y biçimli form parçasıdır. Her üç ucu da aynı çapta üretilir. Mevcut çaplar Ø 38,0 – Ø 88,9 mm aralığında, et kalınlığı 1,5 / 2,0 mm'dir.

Y-parçası: akışı bölmenin en yumuşak yolu

Y-parçası hattı ikiye ayırır ya da iki hattı birleştirir. T-parçasından farkı ayrım açısının küçük olmasıdır; malzeme keskin bir dönüş yapmak yerine yumuşak bir açıyla yön değiştirir. Bu, hem basınç kaybını hem aşınmayı azaltır.

Açı neden bu kadar önemli

Pnömatik taşımada granül, boru içinde hava akımıyla sürüklenir. Keskin bir ayrımda malzeme cidara çarparak hızını kaybeder; enerjinin bir kısmı ısıya ve aşınmaya dönüşür. Ayrım açısı büyüdükçe hem aşınma hem basınç kaybı artar. Bu yüzden mümkün olan her yerde küçük açılı Y-parçası tercih edilir.

Doğru yönde bağlamak

Y-parçasının yönü kritiktir. Ayrım kolunun akış yönüne bakması gerekir; ters bağlanmış bir Y-parçası, malzemeyi keskin bir engelle karşılaştırır ve kısa sürede o noktada delinme oluşur. Hat montajında en sık yapılan hatalardan biridir.

Malzeme

Lazer kaynaklı paslanmaz yapı, ince ve hassas geçişlerin üretilmesine imkân verir; iç yüzeyde kaynak kaynaklı çıkıntı kalmaması aşınma açısından belirleyicidir. Aşındırıcı hammadde için aşınmaya dayanıklı Y-parçası kullanılmalıdır.
