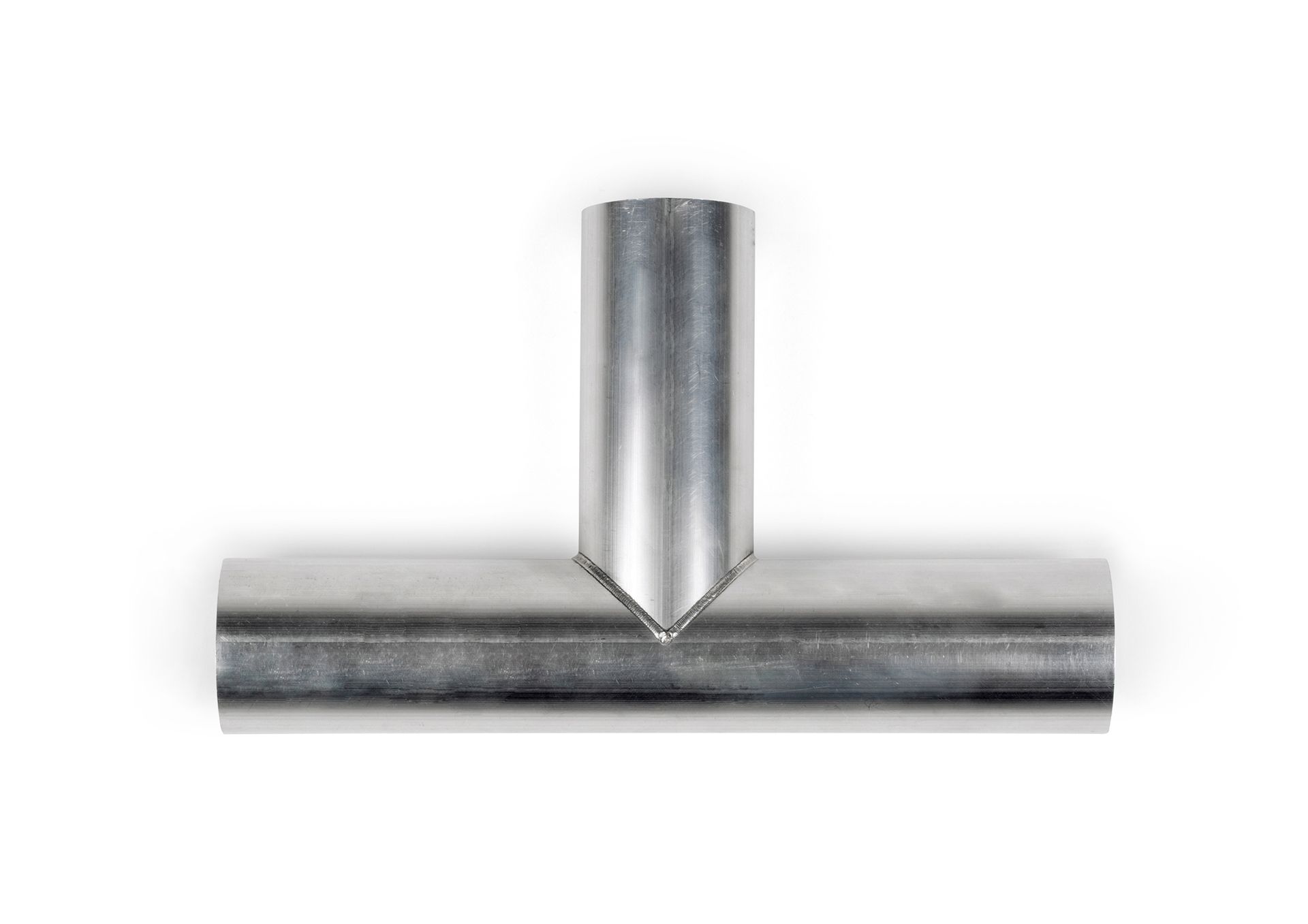

T-Parçası - Paslanmaz Çelik

T-parçası hattı dik açıyla ayırır ve en az yer kaplayan ayrım çözümüdür. Dik birleşmede iç köşe geometrisi kritiktir; lazer kaynak bu köşenin temiz çıkmasını, kaynak dikişinin akışa engel oluşturmamasını sağlar.

T-Parçası, bir ana taşıma hattından dik açıyla (90°) yan bir hat almak veya iki hattı birleştirmek için kullanılır. Ana hat (Ø1) ve yan hat (Ø2) farklı veya aynı çapta olabilir. Mevcut çap aralığı Ø 38,0 – Ø 114,3 mm, et kalınlığı 1,5 / 2,0 mm'dir. Spesifik çap kombinasyonu için lütfen bizimle iletişime geçin — stok durumuna göre değişebilir.

T-parçası ne zaman gerekir

T-parçası, hattı 90° açıyla ayırır. Y-parçasına göre daha fazla basınç kaybı ve aşınma yaratır; buna karşılık yer kazandırır. Dar alanlarda, duvar dibinde veya hattın keskin dönmek zorunda olduğu noktalarda Y-parçası fiziksel olarak sığmaz.

Bedeli: kör nokta

90° ayrımın en bilinen sorunu, ayrım noktasındaki ölü bölgedir. Akışın doğrudan çarptığı karşı yüzey en hızlı aşınan noktadır; ayrıca burada malzeme birikebilir ve renk değişiminde kalıntı bırakır. Kapalı uçlu T-parçalarında bu birikme daha belirgindir.

Pratik önlemler

• Aşındırıcı hammaddede T yerine mümkünse Y-parçası kullanın
• T kullanılacaksa aşınmaya dayanıklı gövde tercih edin
• Renk değişimi sık yapılan hatlarda ayrım noktalarının temizlik planına dahil edilmesi gerekir; konu renk ve malzeme değişimi yazısında ele alınıyor
• Ayrım noktasından sonraki ilk düz bölüm aşınma açısından izlenmelidir

Alternatifler

Daha yumuşak geçiş için Y-parçası, orta açılı çözüm için 45° kollu bağlantı değerlendirilebilir.
