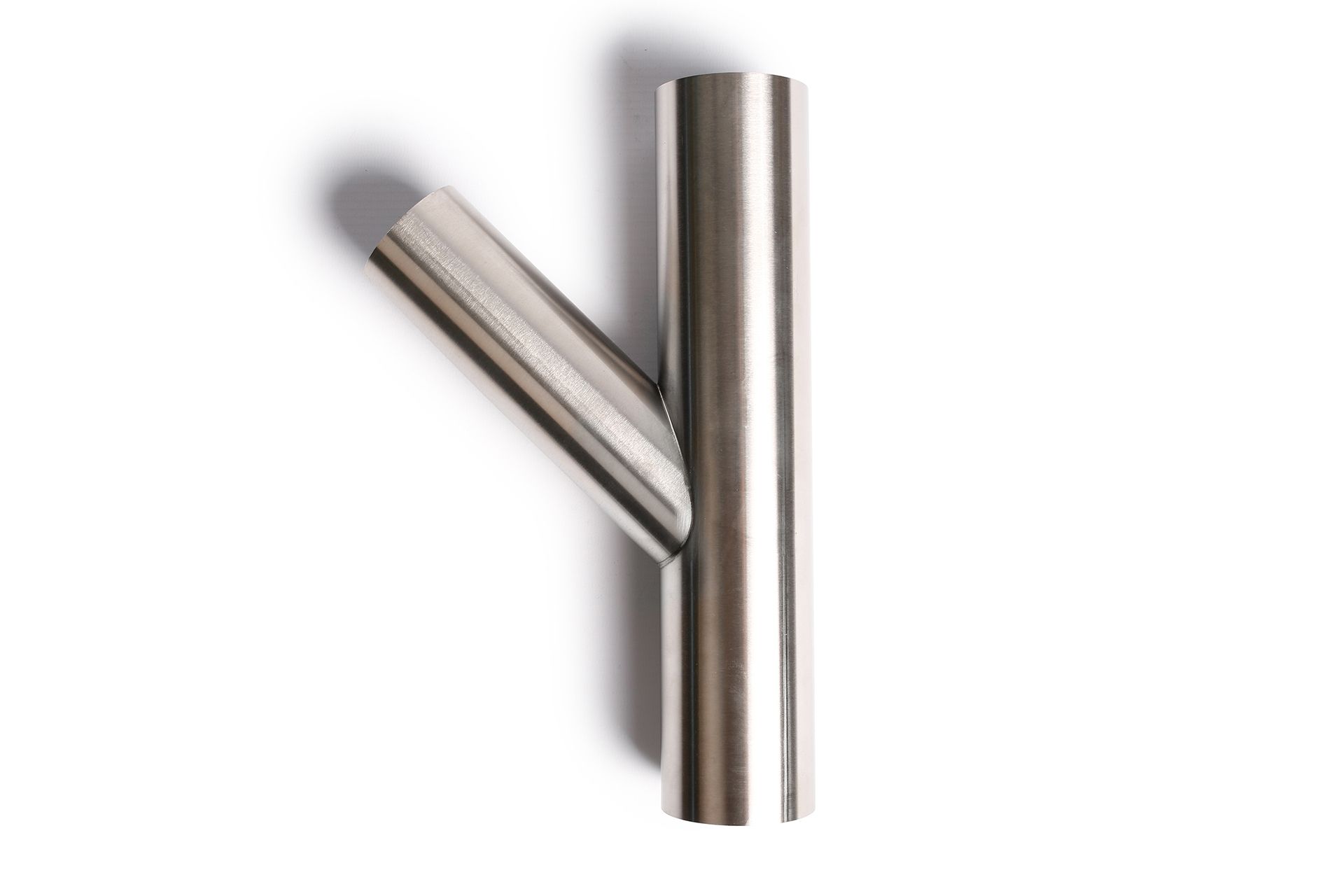

45° Kollu Y-Bağlantı - Paslanmaz Çelik

45° kollu bağlantı, ayrım geometrileri arasında en sık kullanılan seçenektir. Kol ile ana boru arasındaki birleşme, lazer kaynakla iç yüzeyde kademe bırakmadan tamamlanır — bu, akışın düzgün ilerlemesi için belirleyicidir.

45° Kollu Y-Bağlantı, ana taşıma hattına 45° açıyla yan bir hat eklemek için kullanılır — dik açılı T-parçasına göre daha akışkan (düşük türbülanslı) bir geçiş sağlar. Ana hat ve yan hat aynı çapta üretilir. Mevcut çap aralığı Ø 38,0 – Ø 114,3 mm, et kalınlığı 1,5 / 2,0 mm'dir. Spesifik çap için lütfen bizimle iletişime geçin — stok durumuna göre değişebilir.

Y ile T arasındaki denge

45° kollu bağlantı, dar açılı Y-parçası ile 90° T-parçası arasında bir orta yol sunar. Y kadar yer istemez, T kadar aşınma ve basınç kaybı yaratmaz. Hat güzergâhı Y-parçasına izin vermiyorsa ama T'nin getireceği aşınma kabul edilemiyorsa doğru seçim budur.

Açı–aşınma ilişkisi

Ayrım açısı büyüdükçe malzemenin cidara çarpma şiddeti artar. Yaklaşık bir sıralama şöyledir: 30° kollu bağlantı en az, 45° orta, 90° T en yüksek aşınma yükünü üretir. Basınç kaybı da aynı sırayı izler. Bu nedenle hat tasarımında mümkün olan en küçük açı hedeflenir; 45°, pratikte en sık kullanılan uzlaşmadır.

Montaj yönü

Kolun akış yönüne bakması şarttır. Ters bağlanan bir 45° parça, avantajını tamamen kaybeder ve T-parçasından daha kötü davranır: malzeme keskin bir açıyla karşı yüzeye çarpar.

Malzeme seçimi

Standart granülde paslanmaz yeterlidir. Cam elyaflı ve mineral dolgulu hammaddede ayrım noktaları hattın en hızlı aşınan bölgeleridir; bu durumda aşınmaya dayanıklı gövde tercih edilmelidir. Tüm ayrım geometrileri ve ölçüleri boru form parçaları sayfasında.
