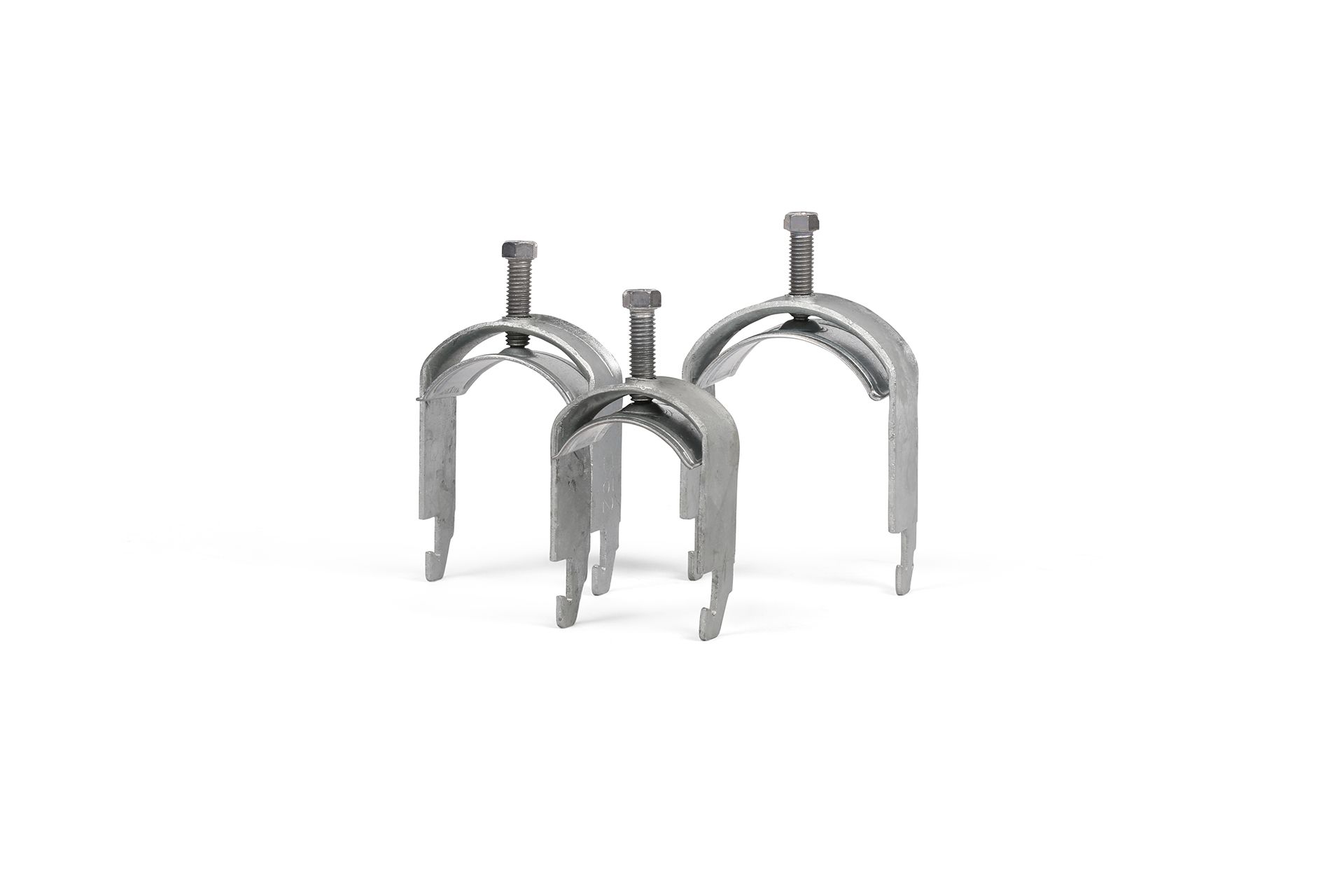

Boru Kelepçesi (Bügelschelle)

Boru hatlarının sabitlenmesi için, sektöre bağlı olarak çeşitli boru kelepçeleri, seyir borusu kelepçeleri, kavisli kelepçeler (Bügel) ve kablo kelepçeleri kullanılır. Bu nedenle Michel Tube portföyünde — ürünlere ve dış çaplara tam uyumlu olarak — çeşitli boru kelepçeleri ve montaj malzemeleri bulunur.

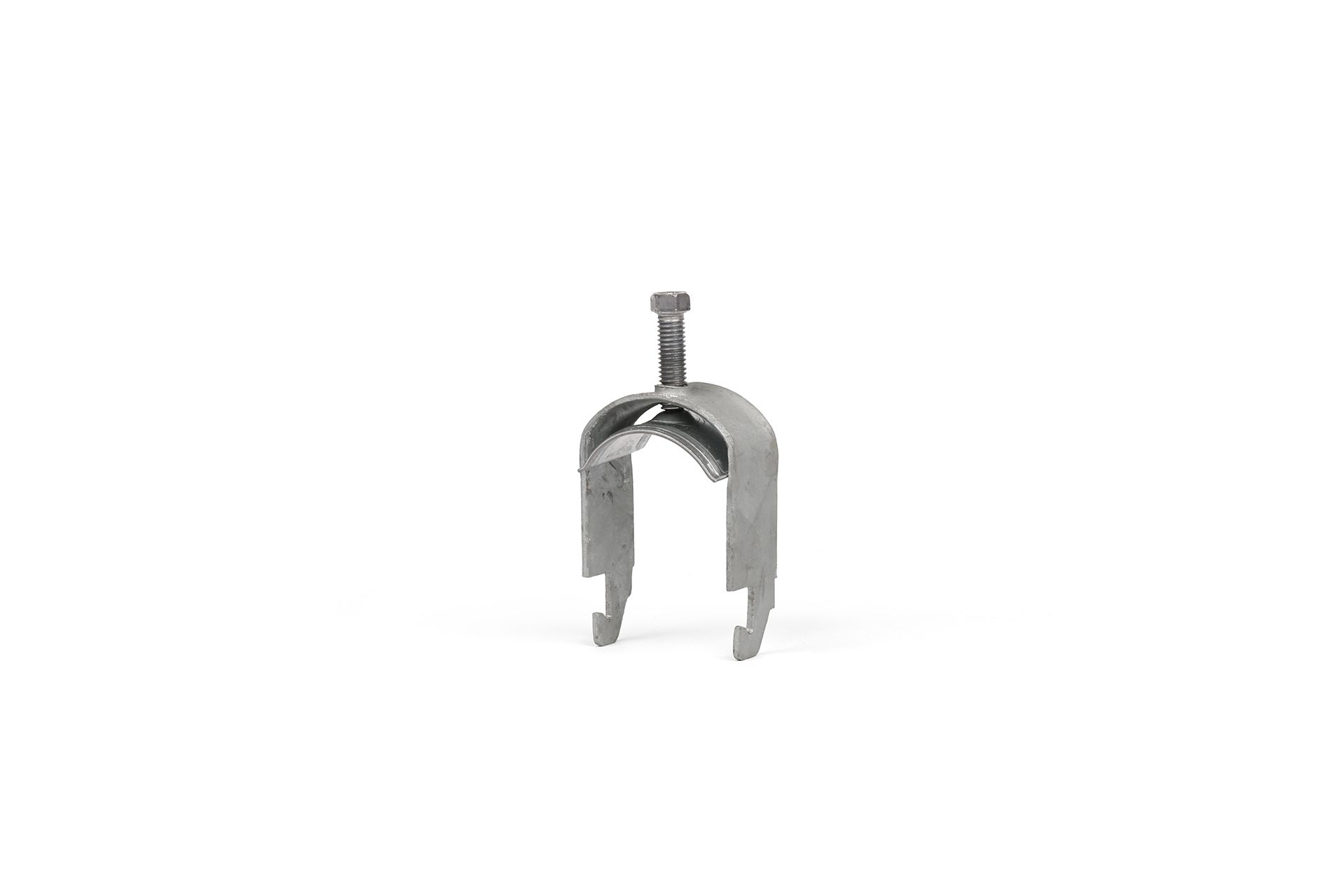

Plastik endüstrisinde sıkça kullanılan kavisli kelepçeler (Bügelschelle) genellikle stoktan temin edilebilir. Bu kelepçeler ayrıca Vario Masa montaj grubunda (kaplin istasyonu) da kullanılır; böylece yüksek sayıda aynı bileşen kullanımı sağlanır.

Mevcut 5 farklı çap aralığında (38 – 76,1 mm) ve galvanizli çelik malzemede temin edilir.

Kelepçenin işlevi

Kelepçe, boruyu montaj rayına veya yapıya bağlayan elemandır. Basit görünür ama hattın uzun vadeli kararlılığı büyük ölçüde buna bağlıdır. Boru ağırlığı, titreşim ve ısıl hareket kelepçe üzerinden yapıya aktarılır.

Sıkma dengesi

İki uçta da hata yapılır. Fazla sıkma, özellikle alüminyum ve ince cidarlı borularda kesiti deforme eder; iç yüzeyde oluşan hafif basıklık bile akışta türbülans ve birikme noktası yaratır. Az sıkma ise boruyu serbest bırakır; titreşim başlar ve zamanla bağlantılar gevşer.

Isıl hareket için pay

Uzun hatlar sıcaklık değişimiyle uzayıp kısalır. Tüm kelepçeler sabit sıkılırsa boru bu hareketi yapamaz ve gerilme bağlantı noktalarına yüklenir. Doğru uygulama, belirli noktaları sabit tutup aradaki kelepçelerin kayma payı bırakmasıdır.

Malzeme ve ortam

Nemli veya dış ortamda galvaniz kaplama zamanla bozulur; bu bölgelerde paslanmaz kelepçe tercih edilmelidir. Lastik veya plastik iç astar, hem titreşimi sönümler hem farklı metaller arasındaki temas korozyonunu önler.

Mafsallı ve cıvatalı tipler ile ray sistemleri için sistem bileşenleri sayfasına bakabilirsiniz.
