Vakum hatları, malzeme hatları gibi, merkezi malzeme besleme sisteminin kurulumu için gereklidir. Vakum hatları çoğunlukla alüminyumdan üretilir ve ihtiyaca göre 100 mm / 150 mm / 200 mm çaplarında monte edilir. Özel imalat ve kesitler de mümkündür.

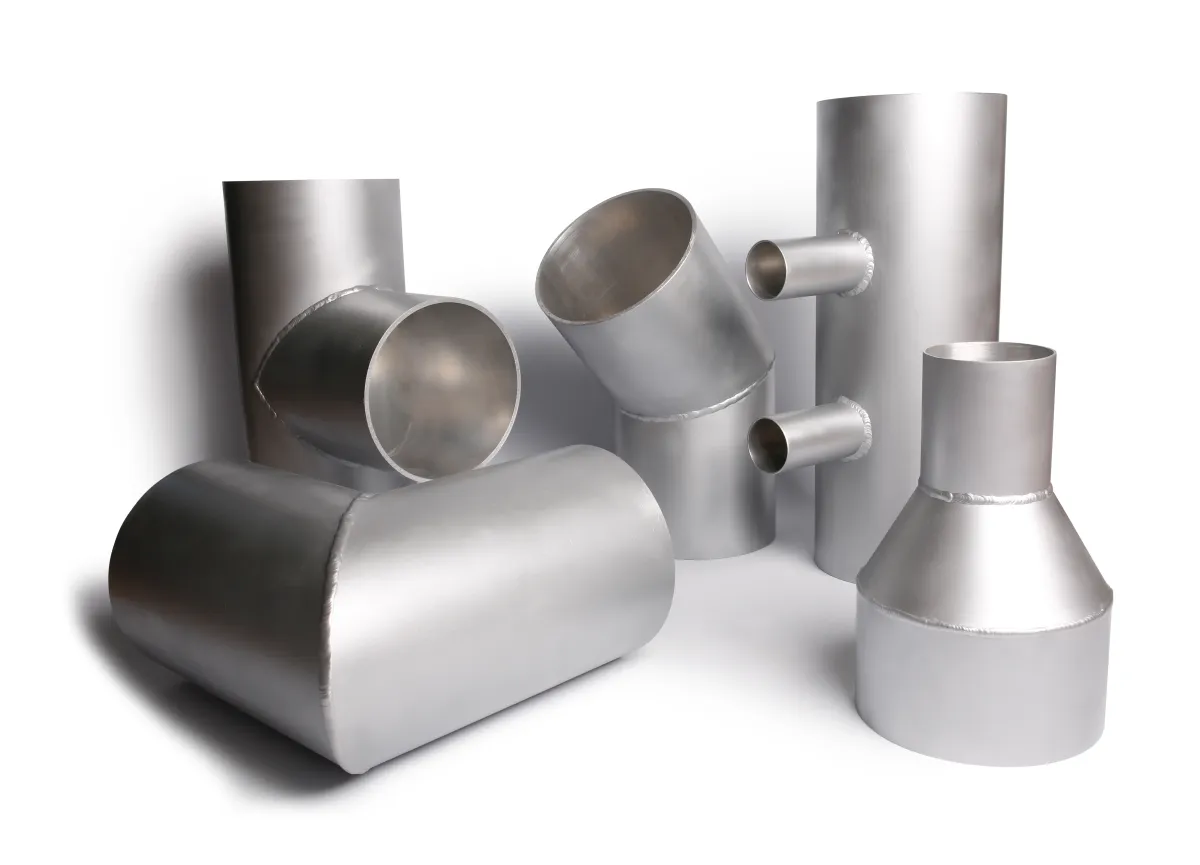

Bu nedenle Michel Tube'un portföyünde, merkezi vakum hattı kurulumu için standart parçalar bulunur; bu parçalar bir yapı taşı (Baukasten) sistemi gibi birbiriyle kombine edilebilir. Özel imalat / özel ölçüler de talep üzerine mümkündür.
Bu ürün, sistemin 90° dönüş parçasıdır (Winkel); alüminyum malzemede, mevcut 3 farklı çap × et kalınlığında (Ø 100,0×2,0 / 150,0×3,0 / 200,0×5,0 mm) temin edilir.
Vakum hattında dönüşün rolü
Vakum hatları merkezi besleme sisteminin ikinci ayağıdır: malzeme hattı granülü taşırken, vakum hattı sistemin çekiş gücünü dağıtır. İçinden malzeme geçmediği için aşınma yükü düşüktür ve bu nedenle alüminyum yeterlidir. Çaplar ihtiyaca göre 100, 150 veya 200 mm olarak seçilir.
Neden hazır dönüş parçası
Boruyu sahada bükmek hem kesit deformasyonuna hem iç yüzeyde pürüze yol açar. Hazır 90° dönüş parçası, kesiti koruyarak akış direncini düşük tutar. Vakum tarafında her ek direnç doğrudan çekiş kaybı demektir; uzun hatlarda dönüş sayısı arttıkça pompanın efektif kapasitesi azalır.
Hat tasarımında dikkat
- Dönüş sayısını mümkün olduğunca azaltın; her dönüş basınç kaybı ekler
- Ardışık iki dönüşü doğrudan birbirine bağlamayın, aralarında düz mesafe bırakın
- Çap seçimini hattın toplam uzunluğuna göre yapın; ince çap uzun hatta yetersiz kalır
Diğer bileşenler
Çap değişimi için redüksiyon, sabitleme için montaj rayları ve kelepçeler kullanılır. Sistemin bütünü merkezi hammadde besleme sayfasında anlatılıyor.
