Vakum hatları, malzeme hatları gibi, merkezi malzeme besleme sisteminin kurulumu için gereklidir. Vakum hatları çoğunlukla alüminyumdan üretilir ve ihtiyaca göre 100 mm / 150 mm / 200 mm çaplarında monte edilir. Özel imalat ve kesitler de mümkündür.
Bu nedenle Michel Tube'un portföyünde, merkezi vakum hattı kurulumu için standart parçalar bulunur; bu parçalar bir yapı taşı (Baukasten) sistemi gibi birbiriyle kombine edilebilir. Özel imalat / özel ölçüler de talep üzerine mümkündür.

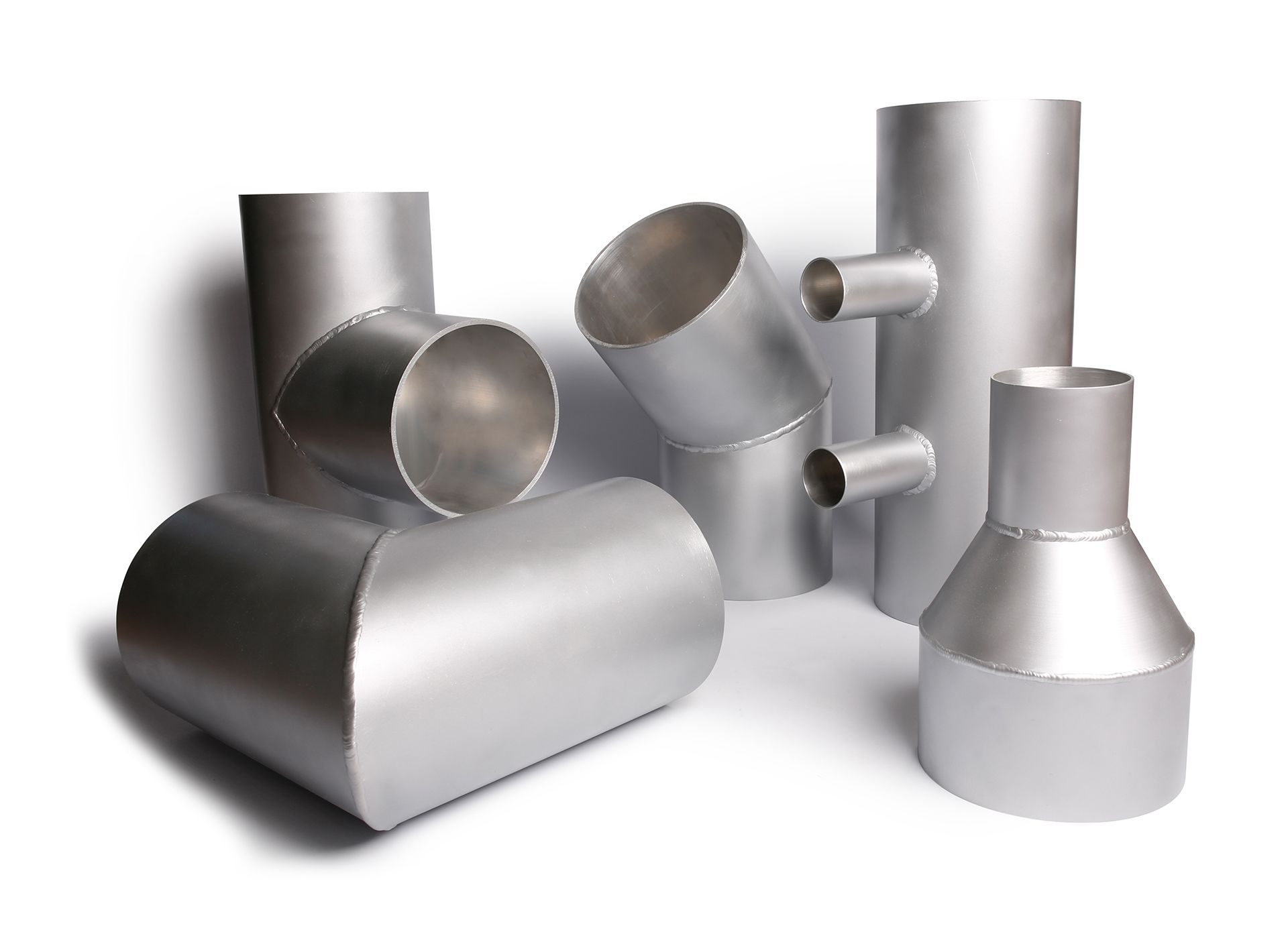

Bu ürün, sistemin redüksiyon (çap küçültme) parçasıdır; alüminyum malzemede, ana çap Ø 100,0/150,0/200,0 mm, küçültülen çap Ø 76,1/88,9/114,3/168,3 mm aralığında temin edilir.
Vakum hattında çap değişimi
Merkezi besleme sistemlerinde vakum hattı genellikle kaynağa yakın geniş, uçlara doğru daralan bir yapıda kurulur. Redüksiyon bu geçişi sağlar. Malzeme hattındaki redüksiyondan farkı, burada aşınma değil basınç kaybının belirleyici olmasıdır; içeriden granül geçmez.
Ani daralmadan kaçınmak
Çap değişimi ne kadar keskin olursa akış direnci o kadar artar. Konik geçişli bir redüksiyon, kademeli bir daralmadan belirgin şekilde daha az kayıp üretir. Uzun hatlarda birkaç redüksiyonun toplam etkisi, pompanın efektif kapasitesini gözle görülür biçimde düşürebilir.
Çap seçimi
Vakum hattı çapı hattın toplam uzunluğuna ve bağlı yükleyici sayısına göre belirlenir. Dar çap kısa hatlarda sorun çıkarmaz; uzun güzergâhlarda ise sürtünme kaybı büyür ve uçtaki yükleyici yeterli çekiş bulamaz. Kapasite hesabında eşzamanlılık — aynı anda kaç yükleyicinin çalışacağı — mutlaka dikkate alınmalıdır.
Birlikte kullanılan parçalar
90° dönüş parçaları, montaj rayları ve kelepçeler. Vakum kaynağı ve filtre tarafı için MOVAC merkezi filtre ve pompalar sayfasına bakabilirsiniz.
