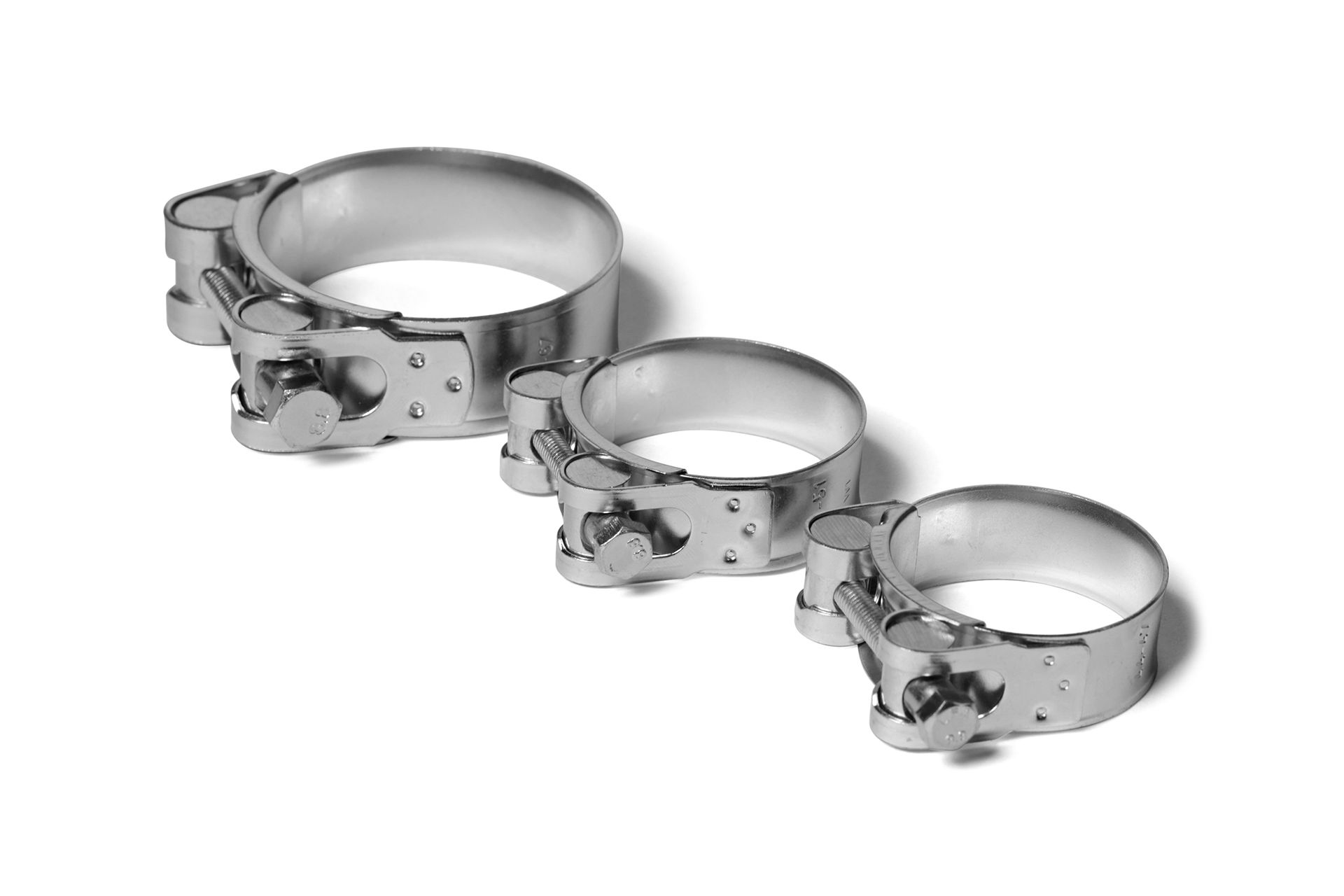

Mafsallı Cıvatalı Kelepçe (Gelenkbolzenschelle)

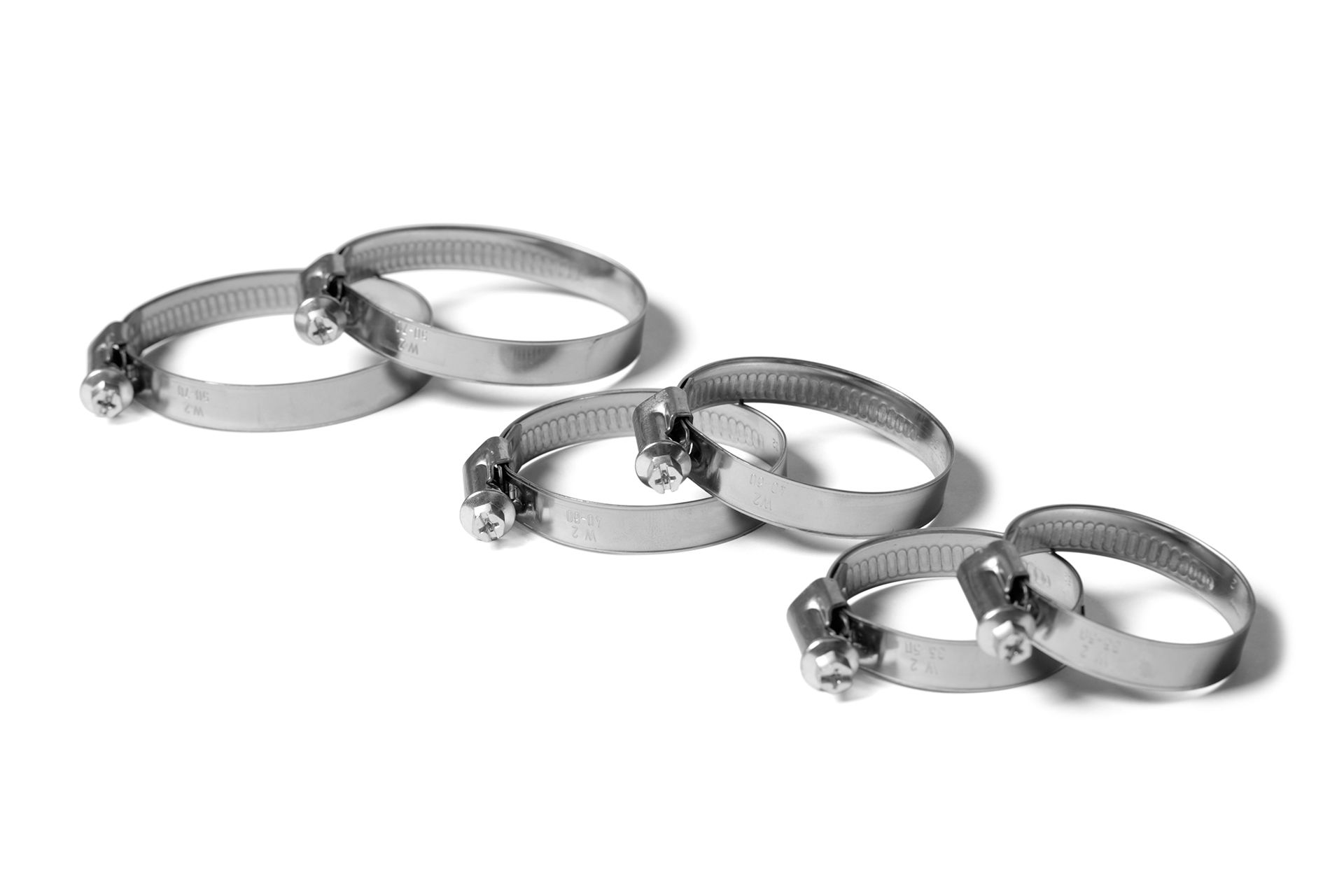

Taşıma ve vakum hortumlarının sabitlenmesi, en kolay ve hızlı şekilde mafsallı cıvatalı kelepçeler (Gelenkbolzenschellen) ile yapılır. Daha ekonomik bir alternatif ise helis dişli (solucan) kelepçelerdir (Schneckengewindeschellen).

Mevcut 9 farklı çap aralığında (39 – 130 mm) ve galvanizli çelik malzemede temin edilir.

Mafsallı yapının pratik faydası

Mafsallı (menteşeli) kelepçe, bir tarafından açılıp boruyu içine aldıktan sonra karşı taraftan cıvatayla kapanır. Standart iki parçalı kelepçelerden farkı, montaj sırasında parçaların ayrılmamasıdır. Yükseklikte veya dar bir nişte çalışırken düşen bir yarım kelepçe ya da cıvata ciddi zaman kaybıdır; mafsallı yapı bu riski ortadan kaldırır.

Nerede tercih edilir

• Tavan ve çatı güzergâhındaki hatlar
• Erişimi zor, iskele veya platform gerektiren noktalar
• Sonradan sökülüp yeniden bağlanması muhtemel hat bölümleri
• Tek kişiyle yapılan montajlar

Sıkma kuralı aynı

Mafsallı olması sıkma disiplinini değiştirmez. Fazla sıkma boru kesitini deforme eder, az sıkma titreşime izin verir. Isıl genleşme için sabit ve kayar nokta ayrımı burada da geçerlidir.

Bakımda avantaj

Hat bakımında bir boru bölümünün sökülmesi gerektiğinde mafsallı kelepçe, cıvatanın gevşetilmesiyle açılır ve kelepçe rayda asılı kalır. Yeniden montajda parça arama sorunu yaşanmaz — bu, planlı bakım yapılan tesislerde küçük ama tekrarlayan bir kazançtır.

Diğer sabitleme elemanları sistem bileşenleri sayfasında listelenmiştir.
