30° Kollu Y-Bağlantı - Paslanmaz Çelik

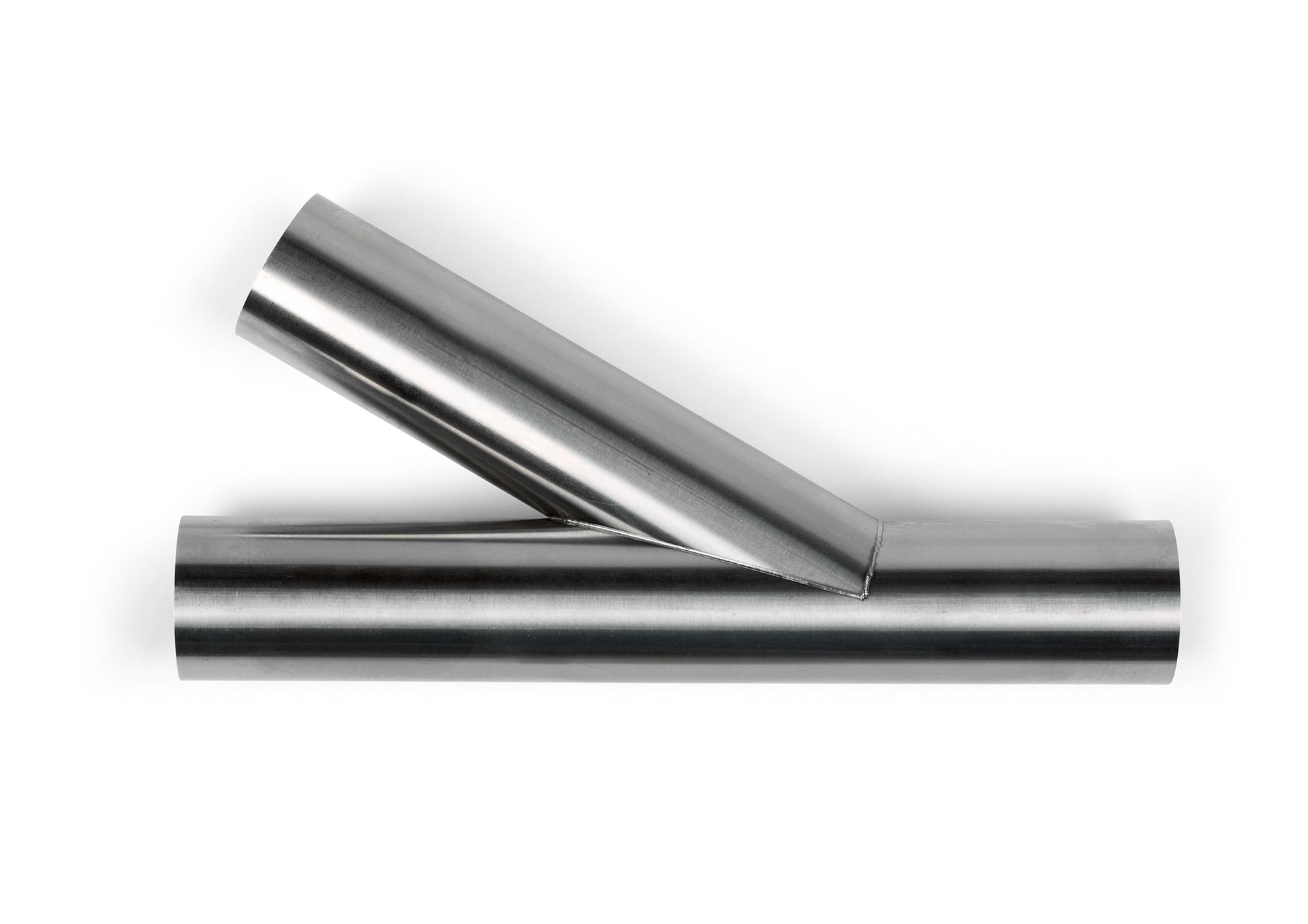

30° kollu bağlantı, hattı en yumuşak açıyla ayıran form parçasıdır. Bu geometride kolun boruya birleştiği bölge uzun ve dardır; lazer kaynak, bu ince geçişin deformasyon olmadan üretilebilmesini mümkün kılar.

30° Kollu Y-Bağlantı, ana taşıma hattına 30° gibi çok dar bir açıyla yan hat eklemek için kullanılır — 45°'ye göre daha da akışkan geçiş sağlar, malzeme akışındaki türbülansı en aza indirir. Ana hat ve yan hat aynı çapta üretilir. Mevcut çap aralığı Ø 38,0 – Ø 88,9 mm, et kalınlığı 1,5 / 2,0 mm'dir.

En küçük açı, en az kayıp

30° kollu bağlantı, ayrım geometrileri arasında akışı en az bozan seçenektir. Malzeme neredeyse doğrusal ilerlerken kola yönlenir; hem basınç kaybı hem cidara çarpma şiddeti minimumdadır.

Pnömatik hatlarda basınç kaybı doğrudan pompa kapasitesinden götürür. Çok sayıda ayrımın bulunduğu uzun hatlarda, açı seçiminin toplam etkisi hattın uç noktasındaki çekiş gücünde görülür.

Karşılığı: uzunluk

Küçük açı daha fazla yer ister. 30° bir parça, aynı ayrımı yapan T-parçasından belirgin şekilde uzundur. Güzergâh planlanırken bu alan baştan ayrılmalıdır.

Montaj yönü

Kol akış yönüne bakmalıdır. Ters bağlanan bir 30° parça avantajını tamamen kaybeder ve malzemeyi keskin bir açıyla karşı yüzeye çarptırır — bu durumda T-parçasından bile kötü davranır. Hat montajında en sık yapılan hatalardan biridir.

Malzeme seçimi

Dolgusuz ve yumuşak granülde paslanmaz gövde uzun ömürlüdür. Cam elyaflı ve mineral dolgulu hammaddede ise ayrım noktaları hızla aşınır; bu durumda aşınmaya dayanıklı 30° bağlantı tercih edilmelidir.

Yer kısıtı varsa 45° bağlantı dengeli bir uzlaşmadır.
