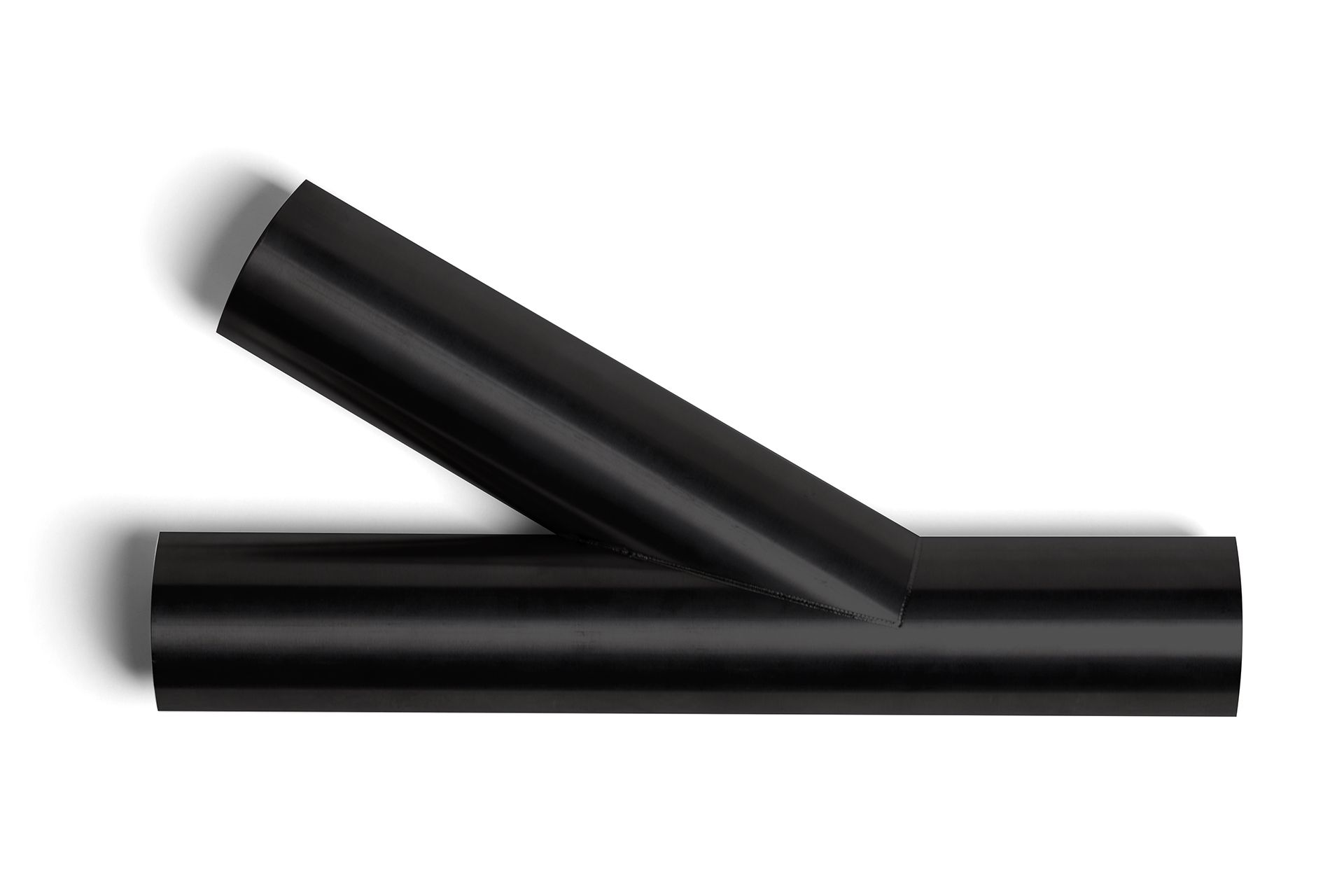

30° Kollu Y-Bağlantı - Aşınmaya Dayanıklı

30° kollu aşınmaya dayanıklı bağlantı, hem en düşük aşınma açısını hem dayanıklı gövdeyi bir arada sunar. Aşındırıcı hammaddede hat ömrünü en çok uzatan ayrım çözümüdür.

Sertleştirilmiş yüzey, dar açılı geçişin uzun kol bölgesinde de koruma sağlar. Bu geometride malzeme cidarla daha uzun mesafe boyunca temas ettiği için yüzey sertliği, kısa açılı parçalara göre daha geniş bir alanda önem taşır.

Taşıma hızı, işlenen hammadde ve mevcut montaj alanı birlikte değerlendirilerek çap ve uzunluk belirlenir; 30° geometri güzergâhta yeterli düz mesafe olmasını gerektirir.

30° Kollu Y-Bağlantı, ana taşıma hattına 30° gibi çok dar bir açıyla yan hat eklemek için kullanılır — akışkan geçiş sağlar, malzeme akışındaki türbülansı en aza indirir. Mevcut çap aralığı Ø 38,0 – Ø 88,9 mm, et kalınlığı 1,5 / 2,0 mm'dir.

En küçük ayrım açısı

30° kollu bağlantı, ayrım geometrileri arasında akışı en az bozan seçenektir. Malzeme neredeyse doğrusal ilerlemeye devam ederken kolun içine yönlenir; cidara çarpma şiddeti minimumdadır.

Aşınma sıralaması pratikte şöyledir: 30° en az, 45° orta, 90° T en yüksek. Basınç kaybı da aynı sırayı izler. Aşındırıcı hammaddede bu fark, parçanın ömrü olarak doğrudan hissedilir.

Bedeli: yer ihtiyacı

Küçük açının karşılığı uzunluktur. 30° bir bağlantı, aynı ayrımı yapan bir T-parçasından belirgin şekilde daha fazla yer kaplar. Hat güzergâhı planlanırken bu alan baştan ayrılmalıdır; sonradan sıkıştırmaya çalışmak çoğu zaman daha büyük açılı bir parçaya dönmek anlamına gelir.

Ne zaman tercih edilmeli

Cam elyaflı ve mineral dolgulu hammadde işleyen, hat ömrünü uzatmak isteyen ve güzergâhta yeri olan tesisler. Yer kısıtı varsa 45° kollu bağlantı dengeli bir uzlaşmadır.

Aşınma yükü düşük, dolgusuz hammaddede ise aşınmaya dayanıklı gövdeye gerek kalmaz; paslanmaz seçenekler daha ekonomiktir.
