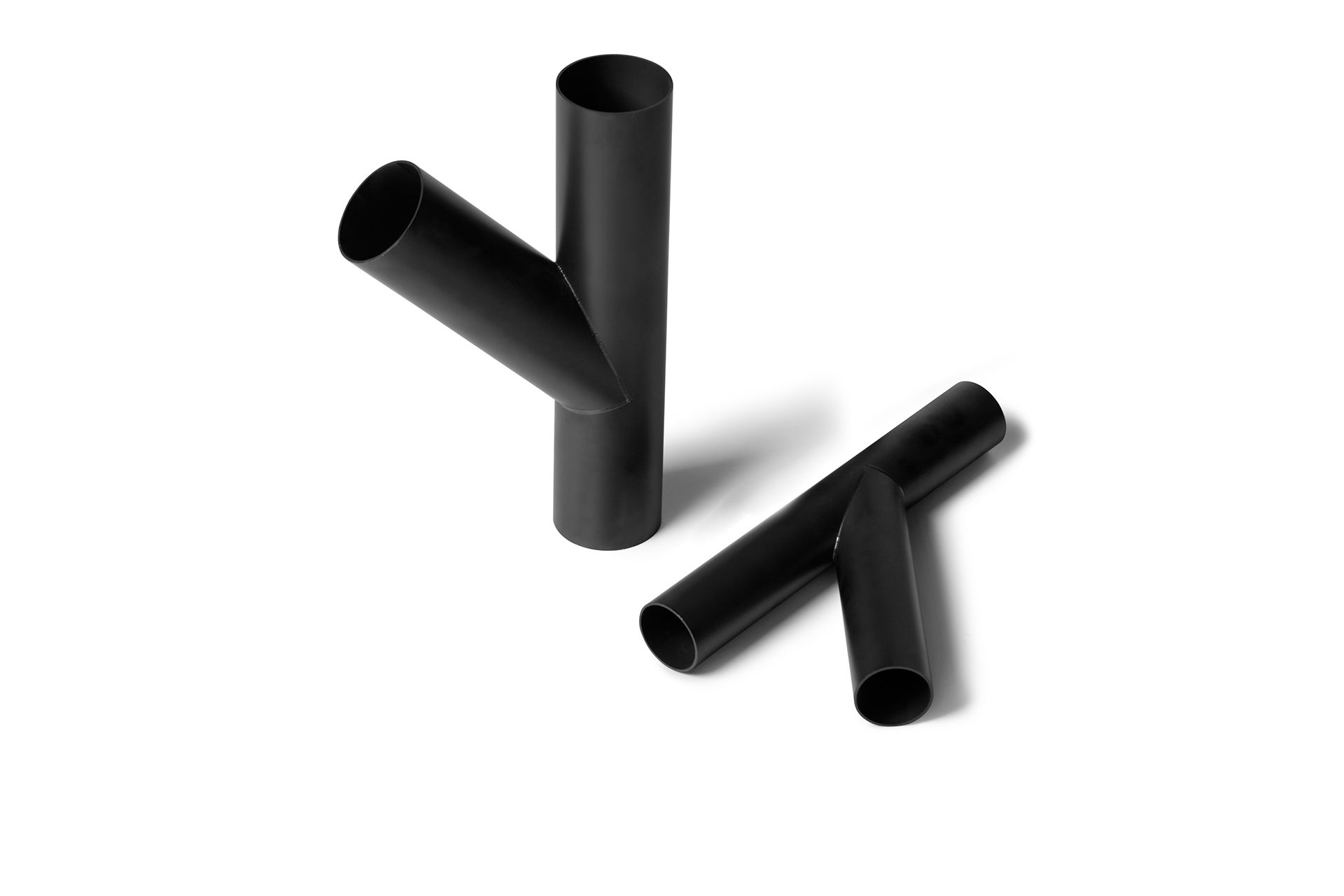

45° Kollu Y-Bağlantı - Aşınmaya Dayanıklı

45° kollu aşınmaya dayanıklı bağlantı, güzergâhta 30° parçaya yer olmayan noktalarda kullanılır. Dayanıklı gövde, orta açılı ayrımda oluşan aşınma yükünü karşılar.

Yüksek yüzey sertliği, orta açılı ayrımda oluşan çarpma yükünü karşılar. 45°, hem aşınma hem yer açısından dengeli olduğu için aşındırıcı hammadde işleyen hatların çoğunda standart tercih hâline gelmiştir.

Montaj gruplarında ve cam parçanın kırılma riski nedeniyle tercih edilemediği noktalarda bu seri kullanılır; ölçüler taşıma hızı ve hammaddeye göre belirlenir.

45° Kollu Y-Bağlantı, ana taşıma hattına 45° gibi dar bir açıyla yan bir hat eklemek için kullanılır — dik açılı T-parçasına göre daha akışkan geçiş sağlar. Mevcut çap aralığı Ø 38,0 – Ø 114,3 mm, et kalınlığı 1,5 / 2,0 mm'dir.

Yer ile ömür arasındaki denge

45° kollu bağlantı, 30° parçanın düşük aşınma avantajı ile T-parçasının kompaktlığı arasında bir orta yol sunar. Pratikte en sık kullanılan ayrım geometrisi budur; çünkü çoğu hat güzergâhı 30° bir parçanın gerektirdiği uzunluğa izin vermez.

Aşındırıcı hammaddede neden özel gövde

Cam elyaf, boru cidarını içeriden zımparalar gibi aşındırır ve bu etki ayrım noktalarında yoğunlaşır. Standart bir 45° parça bu malzemede kısa sürede incelir. Aşınmaya dayanıklı gövde, aynı geometriyi çok daha uzun süre korur.

Kontrol edilmesi gerekenler

• Montaj yönü — kol akış yönüne bakmalıdır; ters montaj avantajı tamamen ortadan kaldırır
• Ardışık ayrımlar — iki ayrım parçasını doğrudan birbirine bağlamayın, aralarında düz mesafe bırakın
• Et kalınlığı takibi — aşındırıcı hammaddede ayrım noktaları periyodik kontrol listesine alınmalıdır
• Delinme belirtisi — taşıma kapasitesinde açıklanamayan düşüş, çoğu zaman ayrım noktasındaki yalancı hava sızıntısıdır

Daha düşük aşınma için 30° bağlantı, daha kompakt çözüm için T-parçası değerlendirilebilir.
