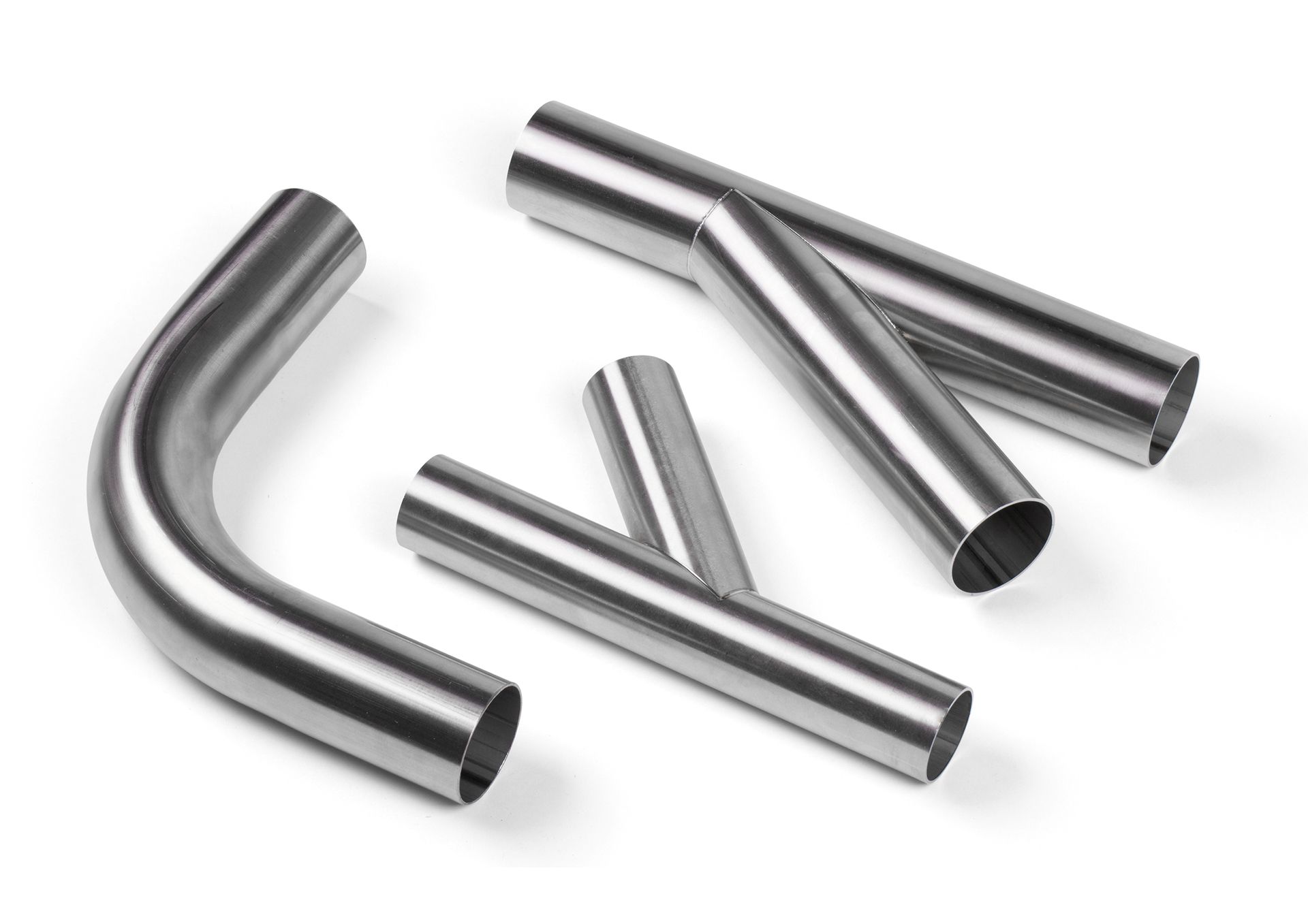

90° Köşe Bağlantı - Paslanmaz Çelik

90° köşe bağlantısı, hattın dik dönmesi gereken ve yarıçaplı dirseğe yer olmayan noktalarda kullanılır. Keskin geçiş nedeniyle iç yüzey kalitesi bu parçada diğerlerinden daha önemlidir; lazer kaynak dikişin akışa ek engel çıkarmamasını sağlar.

90° Köşe Bağlantı (Winkel), dar montaj alanlarında keskin 90° yön değişimi gereken hatlar için kullanılır. Boru Dirsekleri (Rohrbogen) kategorisindeki büküm (mandrel bending) dirseklerden farklı olarak, bu parça lazer kesim + lazer kaynak ile üretilir ve kısa bacaklı, keskin köşeli bir geçiş sağlar. Mevcut çaplar Ø 40,0 – Ø 76,1 mm, et kalınlığı 1,5 / 2,0 mm'dir.

Köşe bağlantısı ne zaman gerekir

90° köşe bağlantısı, hattın dik açıyla yön değiştirdiği noktalarda kullanılır. Dirsekten farkı, yarıçaplı bir dönüş değil keskin bir köşe oluşturmasıdır; bu, en az yer kaplayan çözümdür.

Yer kazancının bedeli akış tarafında ödenir: malzeme köşede sert bir çarpma yaşar, hızını kaybeder ve enerjinin bir kısmı aşınmaya dönüşür.

Nerede kaçınılmaz

Duvar dibi geçişleri, kolon etrafı ve tavan altındaki sıkışık güzergâhlar. Bu noktalarda yarıçaplı bir dirsek fiziksel olarak sığmaz.

Aşınma açısından ne yapılmalı

• Mümkün olan her yerde köşe yerine yarıçaplı dirsek tercih edilmelidir; aşınma farkı belirgindir
• Köşe kullanılacaksa aşındırıcı hammaddede aşınmaya dayanıklı gövde şarttır
• Köşeden sonraki ilk düz bölüm, akış cidara yaslanarak ilerlemeye devam ettiği için ayrıca izlenmelidir
• Ardışık iki köşe doğrudan bağlanmamalı, aralarında düz mesafe bırakılmalıdır

Basınç kaybı

Her keskin dönüş, pompanın efektif kapasitesinden bir miktar götürür. Uzun hatlarda köşe sayısı arttıkça uç noktadaki çekiş zayıflar; hat tasarımında dönüş sayısını azaltmak, ekipman büyütmekten daha etkili bir çözümdür.

Yarıçaplı alternatifler için boru dirsekleri sayfasına bakabilirsiniz.
