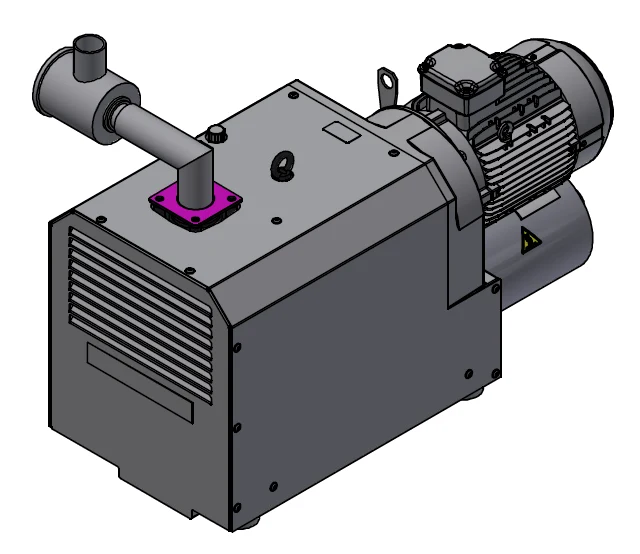

9 modelMOVAC 04M96.LR251 Pençe Vakum Pompası — teknik özellikler ve modeller için tıklayın.
Vakum Pompaları ve Filtre Üniteleri
Merkezi besleme sisteminin kalbi vakum kaynağıdır. Pompa, hat boyunca malzemeyi taşıyacak hava akışını üretir; filtre ünitesi ise malzeme tozunun pompaya ulaşmasını engeller. Doğru seçilmemiş bir pompa, hattın tamamını yetersiz bırakır.
Pompa tipleri
Yan kanal pompaları (side channel) — Sürekli çalışmaya uygun, sessiz ve bakımı basit. Orta mesafeli hatlarda ve standart tüketimde yaygın kullanılır.
Claw (pençe) pompalar — Kuru çalışan, yağsız pompalardır. Yüksek vakum ve uzun taşıma mesafeleri için tercih edilir. Temas eden parçalar birbirine değmediği için aşınma düşüktür ve yağ kirliliği riski yoktur — gıda ve medikal uygulamalarda önemlidir.
Filtre üniteleri
Taşıma sırasında oluşan ince toz, filtrede tutulur. Filtre tıkandığında vakum düşer ve taşıma yavaşlar; bu nedenle periyodik temizlik veya otomatik filtre temizleme sistemi gerekir. Merkezi filtre üniteleri, birden fazla hattın tozunu tek noktada toplar.
Kapasite nasıl seçilir?
1. Toplam taşıma mesafesi — yatay ve dikey uzunluğun toplamı 2. Dirsek sayısı — her dirsek ek basınç kaybıdır 3. Eşzamanlı çekiş — aynı anda kaç yükleyicinin malzeme isteyeceği 4. Malzeme yoğunluğu ve tane boyutu — ağır ve iri malzeme daha yüksek vakum ister 5. Boru çapı — hat kesiti debiyi doğrudan belirler
Yetersiz kapasite; taşıma süresinin uzaması, makinelerin malzemesiz kalması ve melek tozu (angel hair) oluşumu ile kendini gösterir.
Sistemin bütünü ve bileşenleri: hammadde besleme ve yükleme sistemleri · Yükleyiciler: Merkezi Hopper Yükleyiciler
Vakum kaynağı sistemin kalbidir
Merkezi besleme sisteminde tüm yükleyiciler tek bir vakum kaynağından beslenir. Bu kaynağın kapasitesi yetersizse hattın en uzağındaki makine yeterli çekiş bulamaz ve düzensiz beslenir — belirti çoğu zaman o makinede aranır, oysa sorun merkezî kapasitededir.
Yan kanal ve claw (pençe) pompa farkı
Yan kanal fanları basit ve ekonomiktir; orta düzey vakum ihtiyacını karşılar. Claw (pençe) pompalar ise yağsız çalışır, daha yüksek vakum üretir ve sürekli çalışmaya daha uygundur. Yağsız olması, hammaddeye yağ buharı karışma riskini ortadan kaldırdığı için gıda ve medikal uygulamalarda tercih sebebidir.
Filtre neden kritik
Vakum hattına giren toz, pompaya ulaşırsa aşınma ve verim kaybı yaratır. Merkezi filtre üniteleri bu tozu tutar; ancak tıkanan bir filtre de kapasite düşüşü demektir. Filtre bakımı, merkezi sistemlerde en sık ihmal edilen ve en sık yanlış teşhis edilen bakım kalemidir.
Kapasite yetersizliğinin belirtileri
- Hattın uzak ucundaki makinelerin geç veya eksik beslenmesi
- Aynı anda birden fazla yükleyici çalıştığında taşımanın yavaşlaması
- Pompanın sürekli çalışıp hiç durmaması
Bu belirtiler görülüyorsa eşzamanlılık hesabı ve filtre durumu birlikte gözden geçirilmelidir. Sistem tasarımı merkezi hammadde besleme sayfasında anlatılıyor.
